注. IO-Link設定文件(IODD文件)請從本公司網站(www.fa.omron.com.cn/)下載。

請務必從下列產品中選擇。

* 推薦同一口徑配管。“配管側”和“傳感器安裝側”配管接頭的口徑相同。
由于傳感器的設計是使計測部位于配管的中央，因此使用不同口徑的配管接頭會導致無法正確測量。
關于推薦配管接頭請參見樣本的“●配管方法”。

傳感器中不附帶，請務必訂購。

注. 詳情請參見本公司網站(www.fa.omron.com.cn/)的“傳感器I/O接插件/傳感器控制器”。
* 也有直型/L型的組合。

*1. 水錘等瞬間壓力變化也請控制在容許壓力范圍內。
*2. 關于流量監視的各項性能，基于本公司出廠時使用調整設備，在下列條件下測得的值而規定。
    • 本公司出廠時的調整設備：配管直徑20A、直管長度900mm以上、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見樣本的“配管方法”。
    • 常溫環境下(約23℃)測量常溫水(約23℃)
此外，各項性能會受到配管水位的影響，包括接頭在內的配管內未注滿水時，或在流體脈動、配管堵塞等因素的影響下測量值可能會出現偏差。
*3. 零切是指將低于額定流量***小值的流量作為零輸出的功能。
*4. 配管直徑20A時的流量監視精度。配管直徑為10A、15 A、25 A時，請參見樣本的“特性數據”進行使用。
*5. 周圍溫度的特性基于在下列條件下測得的值而規定。
    • 配管直徑20A、直管長度900mm以上、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見樣本的“配管方法”。
    • 在測量流量值30l/min的條件下測定常溫水(約23℃)
*6. 溫度監視的各項性能基于在下列條件下測得的值而規定。
    • 配管直徑20A、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見yb的“配管方法”。
    • 常溫環境下(約23℃)
*7. 配管溫度超過70℃時，請勿使電纜接觸配管。
*8. 請勿在模擬電流輸出模式下將輸出ch1(PIN No.4)、輸出ch2(PIN No.2)連接到IO-Link主站上。否則可能導致IO-Link主站故障。

本體

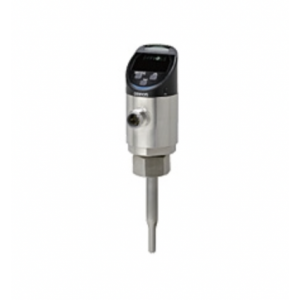

IoT液體流量傳感器

E8FC-25S□

適配器

E8FC-YA-R10A
E8FC-YA-N10A

E8FC-YA-R15 A
E8FC-YA-N15 A

E8FC-YA-R20A
E8FC-YA-N20A

E8FC-YA-R25 A
E8FC-YA-N25 A

O型圈

E8FC-YL-1

電纜

傳感器I/O接插件(M12、單側接插件)

直線型
XS5F-D421-D80-F
XS5F-D421-G80-F

L型
XS5F-D422-D80-F
XS5F-D422-G80-F

傳感器I/O接插件(M12、兩側接插件)

直型/直型
XS5W-D421-D81-F
XS5W-D421-G81-F

L型/L型
XS5W-D422-D81-F
XS5W-D422-G81-F
