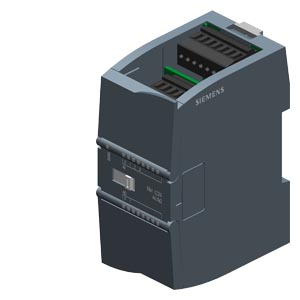

西門子PLC模塊 6ES7234-4HE32-0XB0 S7-1200模擬輸入/輸出模塊
 |
SIMATIC S7-1200，模擬輸入/輸出 SM 1234，4 個模擬輸入/2 個模擬輸出， +/-10V，14 位分辨率 或者 0(4)-20mA， 13 位分辨率 |
| 一般信息 |
| 產品類型標志 |
SM 1234，AI 4x13 bit/AO 2x14 bit |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 輸入電流 |
| 耗用電流，典型值 |
60 mA |
| 來自背板總線 DC 5 V，典型值 |
80 mA |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 模擬輸入 |
| 模擬輸入端數量 |
4; 電流或電壓差分輸入 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
35 V |
| 電流輸入允許的輸入電流（毀壞限制），***大值 |
40 mA |
| 循環時間（所有通道），***大值 |
625 µs |
| 輸入范圍 |
| ● 電壓 |
是的; ±10V、±5V、±2.5V |
| ● 電流 |
是的; 4 至 20 mA，0 至 20 mA |
| ● 熱電偶 |
不 |
| ● 電阻溫度計 |
不 |
| ● 電阻 |
不 |
| 輸入范圍（額定值），電壓 |
| ● -10 V 至 +10 V |
是的 |
| — 輸入電阻（-10 V 至 +10 V） |
≥9 千歐姆 |
| ● -2.5 V 至 +2.5 V |
是的 |
| — 輸入電阻（-2.5 V 至 +2.5 V） |
≥9 千歐姆 |
| ● -5 V 至 +5 V |
是的 |
| — 輸入電阻（-5 V 至 +5 V） |
≥9 千歐姆 |
| 輸入范圍（額定值），電流 |
| ● 0 至 20 mA |
是的 |
| — 輸入電阻（0 至 20 mA） |
280 |
| ● 4 mA 至 20 mA |
是的 |
| 模擬輸出 |
| 模擬輸出端數量 |
2; 電流或電壓 |
| 輸出范圍，電壓 |
| ● -10 V 至 +10 V |
是的 |
| 輸出范圍，電流 |
| ● 0 至 20 mA |
是的 |
| ● 4 mA 至 20 mA |
是的 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
1 000 |
| ● 電流輸出端的***大值 |
600 |
| 導線長度 |
| ● 屏蔽，***大值 |
100 m; 屏蔽雙絞線 |
| 輸入端的模擬值構成 |
| 測量原理 |
差分 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
12 bit; + 符號 |
| ● 可參數化的集成時間 |
是的 |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
40 dB，DC 至 60 V 用于干擾頻率 50 / 60 Hz |
| 測量值濾波 |
| ● 可參數化 |
是的 |
| ● 等級： 無 |
是的 |
| ● 等級：弱 |
是的 |
| ● 等級： 中等 |
是的 |
| ● 等級： 強 |
是的 |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
14 bit; 電壓： 14 位、電流： 13 位 |
| 誤差/精度 |
| 溫度錯誤（與輸入范圍有關），(+/-) |
25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部測量范圍 |
| 溫度錯誤（與輸出范圍有關），(+/-) |
25 °C ±0.3%、至 55 °C ±0.6% 全部測量范圍 |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 電壓，與輸入范圍有關，(+/-) |
0.1 % |
| ● 電流，與輸入范圍有關，(+/-) |
0.1 % |
| ● 電壓，與輸出范圍有關，(+/-) |
0.3 % |
| ● 電流，與輸出范圍有關，(+/-) |
0.3 % |
| 故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率 |
| ● 并聯電壓，***大值 |
12 V |
| 報警/診斷/狀態信息 |
| 報警 |
是的 |
| 診斷功能 |
是的 |
| 報警 |
| ● 診斷報警 |
是的 |
| 診斷 |
| ● 電源電壓監控 |
是的 |
| ● 斷線 |
是的 |
| ● 短路 |
是的 |
| 診斷顯示 LED |
| ● 用于輸入端狀態 |
是的 |
| ● 用于輸出端狀態 |
是的 |
| ● 用于維護 |
是的 |
