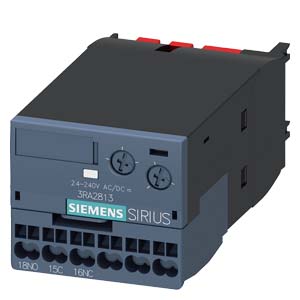

電子時間延遲 輔助開關 響應延遲 繼電器 1 個轉換觸點 24...240 V AC/DC 時間范圍 0.05 ... 100 s 可快裝在正面 用于接觸器 3RT2 S00-S3 和 輔助接觸器 3RH2 S00 彈簧型端子 可變電阻用于阻尼 內置接觸器線圈
產品品牌名稱		SIRIUS
產品名稱		電子延遲輔助開關
產品類型名稱		3RA28
綜合技術數據
接觸器的結構尺寸 可組合的 依公司特殊情況而定的		S00、S0、S2、S3
產品組件 半導體輸入端		不
產品擴展 需要 遠程操作		不
產品擴展 可選 遠程操作		不
絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值		300 V
試驗電壓 絕緣檢查的		1.5 kV
污染程度		3
抗沖擊電壓能力 測定值		4 kV
試驗電壓 用于沖擊電壓試驗		4 800 V
防護等級 IP 連接端子		IP20
耐沖擊性 符合 IEC 60068-2-27		15g / 11 ms
抗震強度 符合 IEC 60068-2-6		10 ... 59 Hz: 0.35 mm, 60 ... 150 Hz: 2g
機械式使用壽命（轉換周期） 典型		10 000 000
機械式使用壽命（轉換周期）
● 結構尺寸為 S00 的接觸器 3R.2		10 000 000
● 結構尺寸為 S0 的接觸器 3R.2		10 000 000
● 結構尺寸為 S2 的接觸器 3R.2		10 000 000
● 結構尺寸為 S3 的接觸器 3R.2		10 000 000
電氣使用壽命（操作循環） AC-15 時 230 V時 典型		100 000
電氣使用壽命（操作循環）
● 結構尺寸為 S00 的接觸器 3R.2		100 000
● 結構尺寸為 S0 的接觸器 3R.2		100 000
● 結構尺寸為 S2 的接觸器 3R.2		100 000
● 結構尺寸為 S3 的接觸器 3R.2		100 000
可設置的時間		0.05 ... 100 s
相對的調節精度 參考刻度盤終值		15 %
重啟待機時間		150 ms
參考標示 符合 IEC 81346-2:2009		K
相對的重復精度		1 %
環境溫度影響		±1 %
電源電壓的影響		±1 %
RoHS 指令（日期）		10/01/2009
產品功能
產品功能 星－三角開關電路		不
控制電路/控制
電壓類型 控制饋電電壓的		AC/DC
控制饋電電壓 1 AC 時
● 50 Hz 時		24 ... 240 V
● 60 Hz 時		24 ... 240 V
控制饋電電壓頻率 1		50 ... 60 Hz
控制饋電電壓 1
● DC 時		24 ... 240 V
工作區要素控制饋電電壓測定值 DC 時
● 初始值		0.85
● 終值		1.1
工作區要素控制饋電電壓測定值 AC 時 50 Hz 時
● 初始值		0.85
● 終值		1.1
工作區要素控制饋電電壓測定值 AC 時 60 Hz 時
● 初始值		0.85
● 終值		1.1
過電壓限制器的結構形式		帶壓敏電阻器
切換功能
開關功能
● 動作延遲的		是的
● 響應延遲/瞬時切換		不
● 接通脈沖單次觸發		不
● 接通脈沖單次觸發/瞬時切換		不
● 返回延遲		不
開關功能
● 通過暫停對稱閃爍啟動/瞬時切換		不
● 通過暫停對稱閃爍啟動		不
● 通過脈沖對稱閃爍啟動/瞬時切換		不
● 通過脈沖對稱閃爍啟動		不
● 通過暫停非對稱閃爍啟動		不
● 開始脈沖式非對稱閃爍		不
開關功能
● 有固定節拍和脈沖的開始		不
● 有固定節拍和間歇的開始		不
開關功能
● 有可變節拍和脈沖的開始		不
● 有可變節拍和間歇的開始		不
開關功能
● 帶跟蹤時間的星－三角開關電路		不
● 星－三角開關電路		不
開關功能 使用控制信號
● 附加的響應延遲		不
● 脈沖關斷		不
● 脈沖關斷/瞬時切換		不
● 返回延遲		不
● 返回延遲/瞬時切換		不
● 脈沖延遲		不
● 脈沖延遲/瞬時切換		不
● 脈沖形成的		不
● 脈沖形成/瞬時切換		不
● 外加相應延遲/瞬時切換		不
● 響應延遲/返回延遲		不
● 響應延遲/返回延遲/瞬時切換		不
● 接通脈沖單次觸發		不
● 接通脈沖單次觸發/瞬時切換		不
開關功能 脈沖接點繼電器 使用控制信號
● 通過關閉的控制信號可重新觸發/瞬時切換		不
● 通過接通的控制信號可重新觸發		不
● 通過接通的控制信號可重新觸發/瞬時切換		不
● 通過關閉的控制信號可重新觸發		不
控制接口的規格 無浮動式		是的
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格 用于輔助開關的短路保護 需要		保險絲gL/gG: 4A
輔助電路
材料 開關觸點		AgNi
轉換器數量
● 延遲轉換的		1
工作電流 輔助觸頭的 AC-15 時
● ***大值		3 A
● 24 V 時		3 A
● 250 V 時		3 A
工作電流 輔助觸頭的 作為常閉觸點 AC-15 時
● 24 V 時		3 A
● 250 V 時		3 A
工作電流 輔助觸頭的 作為常開觸點 AC-15 時
● 24 V 時		3 A
● 250 V 時		3 A
工作電流 輔助觸頭的 DC-13 時		1 ... 0.1
工作電流 輔助觸頭的 DC-13 時
● 24 V 時		1 A
● 125 V 時		0.2 A
● 250 V 時		0.1 A
開關頻率 帶有接觸器3RT2 ***大值		2 500 1/h
觸點負荷能力 輔助觸頭的 符合 UL		B300 / R300
主電路
電壓類型		AC/DC
輸入/ 輸出
產品功能
● 繼電器輸出端 轉換延遲的/立刻的		不
● 零電壓安全		不
電磁兼容性
EMC 抗干擾穩定性 符合 IEC 61812-1		環境 A（工業領域）
電纜連接的干擾耦合
● 來自脈沖 按照IEC 61000-4-4的		2kV電網電源連接 / 1kV控制極
● 來自線對地浪涌 符合 IEC 61000-4-5的		2 kV
● 來自導線-導線浪涌 符合 IEC 61000-4-5的		1 kV
電磁場產生的的干擾饋入 按照IEC 61000-4-3的		10 V/m
靜電的放空 按照IEC 61000-4-2		8 kV
安全
防護等級 IP 正面的 符合 IEC 60529		IP20
絕緣方式		基本絕緣
類別 按照EN 954-1		無
接口/ 接線端子
產品組件 用于輔助和控制電路的可拆下接線夾		是的
電氣連接規格 用于輔助和控制電路		彈簧連接
可連接的導線截面類型
● 單芯線的		0.5 ... 4 mm², 2x (0.5 ... 2.5 mm²)
● 細芯線的 帶有電纜末端加工		1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)
● 細芯線的 無電纜末端加工		2x (0,5 ... 1,5 mm²)
● 在 AWG 導線處 單芯線的		2x (20 ... 14)
● 在 AWG 導線處 多芯線		2x (20 ... 14)
可連接的導線截面
● 單芯線的		0.5 ... 4 mm²
● 細芯線的 帶有電纜末端加工		0.5 ... 2.5 mm²
● 細芯線的 無電纜末端加工		0.25 ... 1.5 mm²
AWG 號碼 作為已編碼可連接的導線截面
● 單芯線的		20 ... 14
● 多芯線		20 ... 14
裝入/固定/外廓尺寸
裝入位置		任意（如接觸器）
緊固類型		可插裝
高度		38 mm
寬度		45 mm
深度		74 mm
須遵守間距
● 單列式安裝的
— 向前地		0 mm
— 反向地		0 mm
— 向上地		0 mm
— 向下地		0 mm
— 側向地		0 mm
● 到接地部件
— 向前地		0 mm
— 反向地		0 mm
— 向上地		0 mm
— 側向地		0 mm
— 向下地		0 mm
● 到帶電壓部件
— 向前地		0 mm
— 反向地		0 mm
— 向上地		0 mm
— 向下地		0 mm
— 側向地		0 mm
環境條件
