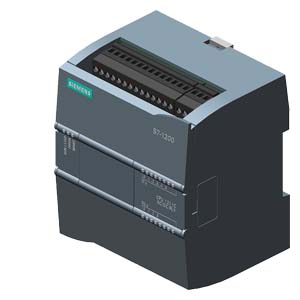

西門子模塊 6AG12111HE312XB0 S7-1200 CPU模塊 4 數字輸出繼電器
點擊圖片查看原圖
品牌： 西門子
貨期： 現貨
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-09-23 14:37
瀏覽次數： 186
詢價
店鋪基本資料信息

 產品詳細說明

技術數據

***備件*** SIPLUS S7-1200 CPU 1211C DC/DC/繼電器 基于 6ES7211-1HE31-0XB0 帶防腐蝕涂層， -40 - +70°C， -25°C 條件下開機， 信號電路板：0， 緊湊型 CPU，DC/DC/繼電器， 機載 I/O： 6 數字輸入 24V DC 4 數字輸出繼電器 2A 2 模擬輸入 0-10V DC 電源： AC 20.4-28.8V DC 程序存儲器/數據存儲器 30 KB
一般信息
產品類型標志 CPU 1211C DC/DC / 繼電器
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 參見文章 ID：109746275
電源電壓
額定值 (DC)
● DC 24 V 是的
允許范圍，下限 (DC) 20.4 V
允許范圍，上限 (DC) 28.8 V
負載電壓 L+
● 額定值 (DC) 24 V
● 允許范圍，下限 (DC) 20.4 V
● 允許范圍，上限 (DC) 28.8 V
輸入電流
耗用電流（額定值） 300 mA; 典型值
耗用電流，***大值 0.9 A; 24 V DC
接通電流，***大值 12 A; 28.8 V DC 時
輸出電流
用于背板總線 (DC 5 V)，***大值 750 mA; ***大 5 V DC，用于 SM 和 CM
傳感器供電
24 V 傳感器供電
● 24 V 允許范圍：20.4 至 28.8V
功率損失
功率損失，典型值 8 W
存儲器
工作存儲器
● 集成 30 kbyte
● 可擴展 不
裝載存儲器
● 集成 1 Mbyte
緩沖
● 存在 是的; 免維護
● 不帶電池 是的
CPU-處理時間
對于位運算，典型值 0.085 µs; / 說明
對于字運算，典型值 1.7 µs; / 說明
對于浮點運算，典型值 2.5 µs; / 說明
CPU-組件
組件數量（總計） DBs、FCs、FBs、計數器和定時器�？稍O(shè)定地址的模塊數量可從1到65535�？刹皇芟拗朴糜谡麄�(gè)工作存儲器
OB
● 數量，***大值 只通過代碼工作存儲器進行限制
數據范圍及其剩磁
保留的數據范圍（包括時間、計數器、標記），***大值 10 kbyte
標記
● 容量，***大值 4 kbyte; 標記范圍的大小
地址范圍
外設地址范圍
● 輸入端 1 024 byte
● 輸出端 1 024 byte
過程映像
● 輸入端，可調整 1 kbyte
● 輸出端，可調整 1 kbyte
硬件擴展
每個系統的組件數量，***大值 3 個通訊模塊、無可使用信號板
時間
時鐘
● 硬件時鐘（實時時鐘） 是的
● 緩沖持續時間 480 h; 典型值
● 每日偏差，***大值 25 °C 時 ±60 秒/月
數字輸入
數字輸入端數量 6; 集成
● 可用來實現技術功能的輸入端 3; HSC（高速運算）
源型輸入/漏性輸入 是的
可同時控制的輸入端數量
所有安裝位置
— ***高可達 40 ℃，***大值 6
輸入電壓
● 額定值 (DC) 24 V
● 對于信號“0” 1 mA 時 DC 5 V
● 對于信號“1” 15 V DC，當為 2.5 mA 時
輸入電流
● 對于信號“1”，典型值 1 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化 0.2 ms、0.4 ms、0.8 ms、1.6 ms、3.2 ms、6.4 ms 和 12.8 ms，可在 4 個組別中選擇
— 從“0”到“1”時，***小值 0.2 ms
— 從“0”到“1”時，***大值 12.8 ms
對于報警輸入端
— 可參數化 是的
用于技術功能
— 可參數化 單個相位： 3 @ 100 KHz，差分： 3 @ 80 kHz
導線長度
● 屏蔽，***大值 500 m; 50 m 用于技術功能
● 未屏蔽，***大值 300 m; 用于技術功能：否
數字輸出
數字輸出端數量 4; 繼電器
短路保護 不; 外部預設
輸出端的通斷能力
● 電阻負載時的***大值 2 A
● 照明負載時的***大值 DC 時 30 W，AC 時 200 W
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值 10 ms; ***大值
● 從 ”1” 到“0”，***大值 10 ms; ***大值
開關頻率
● 電阻負載的脈沖輸出端，***大值 1 Hz
繼電器輸出端
● 繼電器輸出端數量 4
● ***大操作循環數 在負載額定電壓為 100000 時，機械電流為 1 千萬
導線長度
● 屏蔽，***大值 500 m
● 未屏蔽，***大值 150 m
模擬輸入
模擬輸入端數量 2
● 電壓/電流測量時 2
輸入范圍
● 電壓 是的
輸入范圍（額定值），電壓
● 0 至 +10 V 是的
— 輸入電阻（0 至 10 V） ≥100 千歐姆
導線長度
● 屏蔽，***大值 100 m; 扭線和屏蔽
模擬輸出
模擬輸出端數量 0
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值 10 bit
● 可參數化的集成時間 是的
● 轉換時間（每個通道） 625 µs
傳感器
可連接傳感器
● 雙線傳感器 是的
1. 接口
接口類型 PROFINET
電位隔離 是的
傳輸速率的自動計算 是的
自動協商 是的
自動交叉 是的
物理接口
● RJ 45（以太網） 是的
協議
● PROFINET IO 控制器 是的
協議
PROFINET IO 支持的協議 是的
支持 PROFIsafe 協議 不
PROFIBUS 是的
AS 接口 是的
協議（以太網）
● TCP/IP 是的
開放式 IE 通訊
● TCP/IP 是的
● ISO-on-TCP (RFC1006) 是的
● UDP 是的
網絡服務器
● 提供支持 是的
● 用戶定義的網頁 是的
其他協議
● MODBUS 是的
通信功能 / 標題
S7 通訊
● 提供支持 是的
● 作為服務器 是的
● 作為客戶端 是的
調試功能測試
狀態/控制
● 變量狀態/控制 是的
● 變量 輸入/輸出端、標記、DB、外圍設備輸入/輸出端、計時器、計數器
強制
● 強制 是的
診斷緩沖器
● 存在 是的
集成功能
計數器
● 計數器數量 3
● 計數頻率，***大值 100 kHz
頻率測量 是的
控制定位 是的
PID 調節器 是的
報警輸入端的數量 4
電位隔離
數字輸入電位隔離
● 數字輸入電位隔離 500V AC 持續 1 分鐘
● 在通道之間，分組點數 1
數字輸出電位隔離
● 數字輸出電位隔離 繼電器
● 在通道之間 不
允許的電位差
在不同電路之間 DC 500 V 在 DC 24 V 和 DC 5 V 之間
EMV
抗靜態放電干擾的能力
● 抗靜態放電干擾的能力符合 IEC 61000-4-2 是的
— 空氣放電時的試驗電壓 8 kV
— 接觸放電時的試驗電壓 6 kV
與導線相關的抗干擾能力
● 電源導線的抗干擾能力符合 IEC 61000-4-4 是的
● 信號導線的抗干擾能力，符合 IEC 61000-4-4 是的
針對沖擊電壓的抗干擾能力（浪涌）
● 電源導線的抗干擾能力符合 IEC 61000-4-5 是的
針對通過高頻場引起的導線干擾量的抗干擾能力
● 針對高頻射線的抗干擾性，符合 IEC 61000-4-6 是的
依據 EN 55 011 標準抑制無線電干擾輻射
● 極限值等級 A 適用于工業領域中的應用 是的; 組 1
● 極限值等級 B 適用于居民區中的應用 是的; 通過恰當?shù)拇胧┐_保遵守 EN 55011 規定的 B 級極限值
防護等級和防護類別
防護等級 IP IP20
環境要求
露天情況下
● ***大落差 0.3 m; 五個，在發貨包裝內
運行中的環境溫度
● ***小值 -40 °C; = Tmin；啟動 @ -25 °C
● ***大值 70 °C; = Tmax； > +60 °C 可同時控制的輸入端和輸出端數量不能超過 50%；無可使用信號板
● 水平安裝，***小值 -40 °C; = Tmin（包括冷凝 / 霜）；啟動 @ -25 °C
● 水平安裝，***大值 70 °C; = Tmax； > +60 °C 可同時控制的輸入端和輸出端數量不能超過 50%；無可使用信號板
● 垂直安裝，***小值 -40 °C; = Tmin；啟動 @ -25 °C
● 垂直安裝，***大值 50 °C; = Tmax
● 冷啟動時的***小值 -25 °C
運輸/儲存時的環境溫度
● ***小值 -40 °C
● ***大值 70 °C
參考海平面的運行高度
● ***大海拔安裝高度 2 000 m
● 環境溫度-氣壓-安裝高度 1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K)；超過 2000 m 時 AC ***大 132 V
相對空氣濕度
● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 100 %; RH，包括凝露/凍結（在凝露狀態下不得調試）
振動
● 運行疲勞極限符合 IEC 60068-2-6 2 g (m/s²) 面板安裝，1 g (m/s²) DIN 凹槽導軌
● 操作，測試符合 IEC 60068-2-6 是的
沖擊測試
● 測試符合 IEC 60068-2-27 是的; IEC 68，2-27 部分；半波正弦：沖擊強度 15 g（峰值），持續時間 11 ms
堅實性
冷卻劑和潤滑劑
— 對市售冷卻劑和潤滑劑耐用 是的; 空氣中有柴油和油滴
用于地點位置固定的工業設備
— 對生物活性物質具有耐受性，符合 EN 60721-3-3 是的; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-3 是的; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-3 是的; 3S4 級，包括沙子、粉塵；*
用于船上 / 海上
— 對生物活性物質具有耐受性，符合 EN 60721-3-6 是的; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購
— 對化學活性物質具有耐受性，符合 EN 60721-3-6 是的; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；*
— 對機械活性物質具有耐受性，符合 EN 60721-3-6 是的; 6S3 級，包括沙子、粉塵；*
備注
— 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 * 運行時，隨附的插頭蓋板必須保留在未占用的接口上！
保形涂料
● 對裝配好的電路板涂層，根據 EN 61086 是的; 等級 2 可實現高可靠性
● 抗污染的保護，根據 EN 60664-3 是的; 保護類型 1
● 軍用測試，根據 MIL-I-46058C，修訂版 7 是的; 使用期間涂層可能褪色
● 印刷電路板組件用電氣絕緣化合物的合格性和性能，根據 IPC-CC-830A 是的; 保形涂料，A 類
項目組態 / 標題
項目組態 / 編程 / 標題
編程語言
— KOP 是的
— FUP 是的
— SCL 是的
編程 / 循環時間監控 / 標題
● 可調整 是的
尺寸
寬度 90 mm
高度 100 mm
深度 75 mm
重量
重量，約 380 g
上一次修改： 2022/4/1
