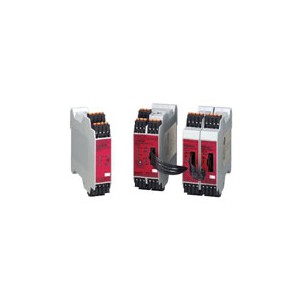

規格

輸入功率



項目型號	G9SX-AD322-□/ADA222-□	G9SX-BC202-□	G9SX-EX-□
額定電源電壓	DC24V
操作電壓范圍	額定電源電壓的-15%～10%
額定功耗*	4 W 以下	3 W 以下	2 W 以下

* 不含負載的功耗。



輸入



項目型號	G9SX-AD322-□/ADA222-□	G9SX-BC202-□
安全輸入	DC20.4V～DC26.4V，內部阻抗：約2.8kΩ *
反饋/復位輸入

* 提供的電流等于或大于所連接的輸入控制設備的***小適用負載的電流。



輸出



項目型號	G9SX-AD322-□/ADA222-□	G9SX-BC202-□
瞬時安全輸出*1 OFF延遲安全輸出*1	P通道MOS FET輸出 負載電流： DC0.8A以下/輸出*2 *3	P通道MOS FET輸出 負載電流： DC0.8A以下/輸出*2 *3
輔助輸出	PNP晶體管輸出 負載電流：100 mA以下/輸出

*1. 安全輸出處于ON狀態時，連續輸出以下信號序列用于診斷。使用安全輸出作為輸入信號來控制設備時（即可編程控制器），請考慮以下所示的OFF脈沖。



*2. 當各單元并行安裝時，需要以下降級。
G9SX-AD322-□/G9SX-ADA222-□/G9SX-BC202-□：負載電流/輸出0.4A以下
*3. 使用下列輸出時，可使用低于DC1A/輸出的負載電流。
G9SX-AD322-□/G9SX-ADA222-□：2個輸出或更少
G9SX-BC202-□：1個輸出

擴展單元額定規格



項目型號	G9SX-EX-□
額定負載	AC250V， DC3A/30V， 3A (電阻負載)
額定通電電流	3 A
***大開關電壓	AC250V， DC125V



特性



項目	型號	G9SX-AD322-□/ADA222-□	G9SX-BC202-□	G9SX-EX-□
過電壓類別 (IEC/EN 60664-1)		II		II (安全繼電器輸出13～43及14～44：III)
操作時間(OFF到ON狀態) *1		50ms以下(安全輸入：ON)*2 100ms以下(邏輯AND連接輸入：ON) *3	50ms以下(安全輸入：ON)	30ms以下*4
操作時間(ON到OFF狀態) *1		15ms以下		10ms以下*4
OFF延遲時間***度*5		設置值的±5%以?xún)?nèi)	---	設置值的±5%以?xún)?nèi)
輸入	輸入電流	10mA以上		---
	ON電壓	11V以上		---
	OFF電壓	5V以下		---
	OFF電流	1mA以下		---
	***大接線長	100m以下(外部連接阻抗：100Ω以下且10nF以下)		---
	復位輸入時間	100ms以上		---
輸出	ON時殘留電壓	3.0V以下(安全輸出、輔助輸出)
	OFF時漏電	0.1mA以下(安全輸出、輔助輸出)
絕緣電阻	邏輯AND連接端子之間，以及電源輸入端子之間，以及其它連接在一起的輸入和輸出端子之間	20MΩ以上(DC 100V時)	---	---
	所有連接在一起的端子和DIN導軌之間		20MΩ以上(DC 100V時)	100MΩ以上(DC500V)
絕緣強度	邏輯AND連接端子之間，以及電源輸入端子之間，以及其它連接在一起的輸入和輸出端子之間	1分鐘AC500V	---	---
	所有連接在一起的端子和DIN導軌之間		1分鐘AC500V	1分鐘AC1,200V
	輸出的不同極之間	---	---
	連接在一起的安全繼電器輸出之間以及其它連接在一起的端子之間			1分鐘AC2,200V
耐振動		頻率：10～55～10Hz、0.375mm單振幅(0.75mm雙振幅)
耐沖擊	耐久	300m/s2
	故障	100m/s2
耐久性	電氣	---		每分鐘100,000周期(額定負載，開關頻率：1,800周期/小時)
	機械	---		每分鐘5,000,000周期(開關頻率：7,200周期/小時)
使用環境溫度		-10～55°C (無結冰、結露)
使用環境濕度		25%～85%
端子擰緊扭矩 *6		0.5N·m
質量		約200 g	約125 g	約165g



邏輯AND連接



項目型號	G9SX-AD322-□/ADA222-□	G9SX-BC202-□	G9SX-EX-□
每個邏輯AND輸出所連接的單元數量	***多4個單元		---
通過邏輯AND連接的單元總數*1	***多20個單元		---
通過邏輯AND串聯的單元數量	***多5個單元		---
所連接擴展單元的***大數量*2	---		***多5個單元
邏輯AND輸入的電纜***大長度	100 m以下/輸出		---

注： 詳情請參見以下的邏輯AND連接組合。
*1. 不包括G9SX-EX401-□擴展單元或G9SX-EX041-T-□擴展單元（OFF延遲型）的數量。
*2. G9SX-EX401-□擴展單元和G9SX-EX041-T-□擴展單元（OFF延遲型）可以混合使用。
