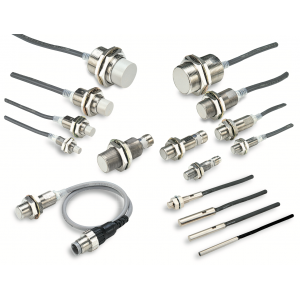

形狀	檢測距離	連接方式	導線規格	極性	動作  模式	插針配置	適用接插  件記號*2	型號
M8	2mm	M12 SmartClick  接插件中繼型  (0.3m)	PUR  (耐油強化)	有	NO	①：+V，  ④：０V	H	E2E-X2D1-M1TGJ-U-Z 0.3M
					NC	①：+V，  ②：０V		E2E-X2D2-M1TGJ-U-Z 0.3M
			PVC(耐油)		NO	①：+V，  ④：０V	G	E2E-X2D1-M1TGJ 0.3M
		導線引出型 (2m)	PUR  (耐油強化)		NO	-	-	E2E-X2D1-U-Z 2M
					NC			E2E-X2D2-U-Z 2M
			PVC(耐油)		NO			E2E-X2D1-N-Z 2M
					NC			E2E-X2D2-N-Z 2M
		M12 接插件型	-		NO	①：+V，  ④：０V	A	E2E-X2D1-M1G-Z
					NC	①：+V，  ②：０V	D	E2E-X2D2-M1G-Z
		M8 接插件型	-		NO	①：+V，  ④：０V	I	E2E-X2D1-M3G-Z
					NC	①：+V，  ②：０V		E2E-X2D2-M3G-Z
M12	3mm	M12 SmartClick  接插件中繼型  (0.3m)	PUR  (耐油強化)	有	NO	①：+V，  ④：０V	H	E2E-X3D1-M1TGJ-U-Z 0.3M
					NC	①：+V，  ②：０V		E2E-X3D2-M1TGJ-U-Z 0.3M
			PVC(耐油)		NO	①：+V，  ④：０V	G	E2E-X3D1-M1TGJ 0.3M
		導線引出型 (2m)	PUR  (耐油強化)		NO	-	-	E2E-X3D1-U-Z 2M
					NC			E2E-X3D2-U-Z 2M
			PVC(耐油)		NO			E2E-X3D1-N-Z 2M *1
					NC			E2E-X3D2-N-Z 2M
		M12 接插件型	-		NO	①：+V，  ④：０V	A	E2E-X3D1-M1G-Z *1
					NC	①：+V，  ②：０V	D	E2E-X3D2-M1G-Z
		M12 標準接插件  中繼型(0.3m)	PVC(耐油)	有	NO	①：+V，  ④：０V	A	E2E-X3D1-M1GJ-Z 0.3M
					NC	①：+V，  ②：０V	D	E2E-X3D2-M1GJ-Z 0.3M
				無  ＊3	NO	(③, ④)：  (+V，０V)	C	E2E-X3D1-M1J-T-Z 0.3M
					NC	(①, ②)：  (+V，０V)	D	-
M18	7mm	M12 SmartClick  接插件中繼型  (0.3m)	PUR  (耐油強化)	有	NO	①：+V，  ④：０V	H	E2E-X7D1-M1TGJ-U-Z 0.3M
					NC	①：+V，  ②：０V		E2E-X7D2-M1TGJ-U-Z 0.3M
			PVC(耐油)		NO	①：+V，  ④：０V	G	E2E-X7D1-M1TGJ 0.3M
		導線引出型 (2m)	PUR  (耐油強化)		NO	-	-	E2E-X7D1-U-Z 2M
					NC			E2E-X7D2-U-Z 2M
			PVC(耐油)		NO			E2E-X7D1-N-Z 2M *1
					NC			E2E-X7D2-N-Z 2M
		M12 接插件型	-		NO	①：+V，  ④：０V	A	E2E-X7D1-M1G-Z *1
					NC	①：+V，  ②：０V	D	E2E-X7D2-M1G-Z
		M12 標準接插件  中繼型(0.3m)	PVC(耐油)	有	NO	①：+V，  ④：０V	A	E2E-X7D1-M1GJ-Z 0.3M
					NC	①：+V，  ②：０V	D	E2E-X7D2-M1GJ-Z 0.3M
				無  ＊3	NO	(③, ④)：  (+V，０V)	C	E2E-X7D1-M1J-T-Z 0.3M
					NC	(①, ②)：  (+V，０V)	D	E2E-X7D2-M1J-T 0.3M
M30	10mm	M12 SmartClick  接插件中繼型  (0.3m)	PUR  (耐油強化)	有	NO	①：+V，  ④：０V	H	E2E-X10D1-M1TGJ-U-Z 0.3M
					NC	①：+V，  ②：０V		E2E-X10D2-M1TGJ-U-Z 0.3M
			PVC(耐油)		NO	①：+V，  ④：０V	G	E2E-X10D1-M1TGJ 0.3M
		導線引出型 (2m)	PUR  (耐油強化)		NO	-	-	E2E-X10D1-U-Z 2M
					NC			E2E-X10D2-U-Z 2M
			PVC(耐油)		NO			E2E-X10D1-N-Z 2M *1
					NC			E2E-X10D2-N-Z 2M
		M12 接插件型	-		NO	①：+V，  ④：０V	A	E2E-X10D1-M1G-Z *1
					NC	①：+V，  ②：０V	D	E2E-X10D2-M1G-Z
		M12 標準接插件  中繼型(0.3m)	PVC(耐油)	有	NO	①：+V，  ④：０V	A	E2E-X10D1-M1GJ-Z 0.3M
					NC	①：+V，  ②：０V	D	E2E-X10D2-M1GJ 0.3M
				無  ＊3	NO	(③, ④)：  (+V，０V)	C	E2E-X10D1-M1J-T-Z 0.3M
					NC	(①, ②)：  (+V，０V)	D	E2E-X10D2-M1J-T 0.3M

*1. 備有異頻型。型號為E2E-X□D15。（例：E2E-X3D15-N 2M）
*2. 詳情請參見樣本。
*3. 無極性型的殘留電壓為5V，請注意與所連接負載的接口條件(例：PLC的ON電壓等)。

形狀	檢測距離	連接方式	導線規格	極性	動作  模式	插針配置	適用接插  件記號*2	型號
M8	4mm	導線引出型 (2m)	PVC  (耐油)	有	NO	-	-	E2E-X4MD1-Z 2M
					NC			E2E-X4MD2-Z 2M
		M12 接插件型	-		NO	①：+V，  ④：０V	A	E2E-X4MD1-M1G-Z
					NC	①：+V，  ②：０V	D	E2E-X4MD2-M1G-Z
		M8 接插件型	-		NO	①：+V，  ④：０V	I	E2E-X4MD1-M3G-Z
					NC	①：+V，  ②：０V		E2E-X4MD2-M3G-Z
M12	8mm	M12 SmartClick  接插件中繼型  (0.3m)	PVC  (耐油)		NO	①：+V，  ④：０V	G	E2E-X8MD1-M1TGJ 0.3M
		導線引出型 (2m)	PVC  (耐油)		NO	-	-	E2E-X8MD1-Z 2M *1
					NC			E2E-X8MD2-Z 2M
		M12 接插件型	-		NO	①：+V，  ④：０V	A	E2E-X8MD1-M1G-Z *1
					NC	①：+V，  ②：０V	D	E2E-X8MD2-M1G-Z
		M12 標準接插件中繼  型 (0.3m)	PVC  (耐油)		NO	①：+V，  ④：０V	A	E2E-X8MD1-M1GJ-Z 0.3M
					NC	①：+V，  ②：０V	D	-
M18	14mm	M12 SmartClick  接插件中繼型  (0.3m)	PVC  (耐油)		NO	①：+V，  ④：０V	G	E2E-X14MD1-M1TGJ 0.3M
		導線引出型 (2m)	PVC  (耐油)		NO	-	-	E2E-X14MD1-Z 2M *1
					NC			E2E-X14MD2-Z 2M
		M12 接插件型	-		NO	①：+V，  ④：０V	A	E2E-X14MD1-M1G-Z *1
					NC	①：+V，  ②：０V	D	E2E-X14MD2-M1G-Z
		M12 標準接插件中繼  型 (0.3m)	PVC  (耐油)		NO	①：+V，  ④：０V	A	E2E-X14MD1-M1GJ-Z 0.3M
					NC	①：+V，  ②：０V	D	E2E-X14MD2-M1GJ 0.3M
M30	20mm	M12 SmartClick  接插件中繼型  (0.3m)	PVC  (耐油)		NO	①：+V，  ④：０V	G	E2E-X20MD1-M1TGJ 0.3M
		導線引出型 (2m)	PVC  (耐油)		NO	-	-	E2E-X20MD1-Z 2M *1
					NC			E2E-X20MD2-Z 2M
		M12 接插件型	-		NO	①：+V，  ④：０V	A	E2E-X20MD1-M1G-Z *1
					NC	①：+V，  ②：０V	D	E2E-X20MD2-M1G-Z
		M12 標準接插件中繼  型 (0.3m)	PVC  (耐油)		NO	①：+V，  ④：０V	A	E2E-X20MD1-M1GJ-Z 0.3M
					NC	①：+V，  ②：０V	D	-

*1. 備有異頻型。型號為E2E-X□D15。（例：E2E-X8MD15 2M）
*2. 詳情請參見樣本。

形狀	檢測距離	連接方式	導線規格	極性	動作  模式	插針配置	適用接插  件記號*2	型號
M12	3mm	導線引出型 (2m)	PVC  (耐油)	有	NO	-	-	E2E-X3D1S-Z 2M *1
		M12 接插件型	-			②：+V和診斷輸出  ③：０Ｖ  ④：+V和控制輸出	D	E2E-X3D1S-M1-Z
M18	7mm	導線引出型 (2m)	PVC  (耐油)			-	-	E2E-X7D1S-Z 2M *1
		M12 接插件型	-			②：+V和診斷輸出  ③：０Ｖ  ④：+V和控制輸出	D	E2E-X7D1S-M1-Z
M30	10mm	導線引出型 (2m)	PVC  (耐油)			-	-	E2E-X10D1S-Z 2M *1
		M12 接插件型	-			②：+V和診斷輸出  ③：０Ｖ  ④：+V和控制輸出	D	E2E-X10D1S-M1-Z

*1. 備有異頻型。型號為E2E-X□D15S。（例：E2E-X3D15S 2M）
*2. 詳情請參見樣本。

形狀	檢測距離	連接方式	導線規格	極性	動作  模式	插針配置	適用接插  件記號*2	型號
M12	8mm	導線引出型 (2m)	PVC  (耐油)	有	NO	-	-	E2E-X8MD1S-Z 2M *1
		M12 接插件型	-			②：+V和診斷輸出  ③：０Ｖ  ④：+V和診斷輸出	D	E2E-X8MD1S-M1-Z
M18	14mm	導線引出型 (2m)	PVC  (耐油)			-	-	E2E-X14MD1S-Z 2M *1
		M12 接插件型	-			②：+V和診斷輸出  ③：０Ｖ  ④：+V和診斷輸出	D	E2E-X14MD1S-M1-Z
M30	20mm	導線引出型 (2m)	PVC  (耐油)			-	-	E2E-X20MD1S-Z 2M *1
		M12 接插件型	-			②：+V和診斷輸出  ③：０Ｖ  ④：+V和診斷輸出	D	E2E-X20MD1S-M1-Z

*1. 備有異頻型。型號為E2E-X□MD15S。（例：E2E-X8MD15S 2M）
*2. 詳情請參見樣本。

隨著IEC標準(IEC947-5-2 TableⅢ)的制定，接插件的插針配線也根據IEC標準發生 了變更。(與以往類型相比，僅直流2線式的機型發生了變更。）
作為老式插針配線產品的維修用途，備有插針配線轉換接插件(插頭)。(但僅限NO 型可以使用)
此外，已使用接插件中繼盒XW3A-P□45-G11的用戶也請使用右表的導線。

導線長度	型號
500mm	XS2W-D421-BY1

形狀		型號
		動作模式 NO	適用接插  件記號*	動作模式 NC	適用接插  件記號*
屏蔽	M8	E2E-X2D1-M1-Z	C	E2E-X2D2-M1-Z	D
	M12	E2E-X3D1-M1-Z	C	E2E-X3D2-M1-Z	D
	M18	E2E-X7D1-M1-Z	C	E2E-X7D2-M1-Z	D
	M30	E2E-X10D1-M1-Z	C	E2E-X10D2-M1-Z	D
非屏蔽	M8	E2E-X4MD1-M1-Z	C	E2E-X4MD2-M1-Z	D
	M12	E2E-X8MD1-M1-Z	C	E2E-X8MD2-M1-Z	D
	M18	E2E-X14MD1-M1-Z	C	E2E-X14MD2-M1-Z	D
	M30	E2E-X20MD1-M1-Z	C	E2E-X20MD2-M1-Z	D

* 詳情請參見樣本。

形狀	檢測距離	連接方式	導線規格	動作  模式	插針配置	適用接插  件記號*2	型號
M8	1.5mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X1R5Y1-Z 2M
				NC			E2E-X1R5Y2-Z 2M
M12	2mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X2Y1-Z 2M *1
				NC			E2E-X2Y2-Z 2M
		M12 接插件型	-	NO	(③, ④)：(AC，AC)	E	E2E-X2Y1-M1-Z
				NC	(①, ②)：(AC，AC)	F	E2E-X2Y2-M1-Z
M18	5mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X5Y1-Z 2M *1
				NC			E2E-X5Y2-Z 2M
		M12 接插件型	-	NO	(③, ④)：(AC，AC)	E	E2E-X5Y1-M1-Z
				NC	(①, ②)：(AC，AC)	F	E2E-X5Y2-M1-Z
M30	10mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X10Y1-Z 2M *1
				NC			E2E-X10Y2-Z 2M
		M12 接插件型	-	NO	(③, ④)：(AC，AC)	E	E2E-X10Y1-M1-Z
				NC	(①, ②)：(AC，AC)	F	E2E-X10Y2-M1-Z

*1. 備有異頻型。型號為E2E-X□Y□5。（例：E2E-X5Y15 2M）
*2. 詳情請參見樣本。

形狀	檢測距離	連接方式	導線規格	動作  模式	插針配置	適用接插  件記號*2	型號
M8	2mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X2MY1-Z 2M
				NC			E2E-X2MY2-Z 2M
M12	5mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X5MY1-Z 2M *1
				NC			E2E-X5MY2-Z 2M
		M12 接插件型	-	NO	(③, ④)：(AC，AC)	E	E2E-X5MY1-M1-Z
				NC	(①, ②)：(AC，AC)	F	E2E-X5MY2-M1-Z
M18	10mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X10MY1-Z 2M *1
				NC			E2E-X10MY2-Z 2M
		M12 接插件型	-	NO	(③, ④)：(AC，AC)	E	E2E-X10MY1-M1-Z
				NC	(①, ②)：(AC，AC)	F	E2E-X10MY2-M1-Z
M30	18mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X18MY1-Z 2M *1
				NC			E2E-X18MY2-Z 2M
		M12 接插件型	-	NO	(③, ④)：(AC，AC)	E	E2E-X18MY1-M1-Z
				NC	(①, ②)：(AC，AC)	F	E2E-X18MY2-M1-Z

*1. 備有異頻型。型號為E2E-X□MY□5。（例：E2E-X5MY15 2M）
*2. 詳情請參見樣本。

形狀	檢測距離	連接方式	導線規格	動作  模式	插針配置	適用接插  件記號	型號
M12	3mm	導線引出型 (2m)	PVC(耐油)	NO	-	-	E2E-X3T1-Z 2M
M18	7mm	導線引出型 (2m)	PVC(耐油)		-	-	E2E-X7T1-Z 2M
M30	10mm	導線引出型 (2m)	PVC(耐油)		-	-	E2E-X10T1-Z 2M

注： 不符合“CE”標準。

形狀	檢測距離	連接方式	導線  規格	動作  模式	插針配置	適用接插  件記號*2	型號
							NPN輸出	PNP輸出
Φ3	0.6mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-CR6C1 2M	E2E-CR6B1 2M
				NC			E2E-CR6C2 2M	E2E-CR6B2 2M
Φ4	0.8mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-CR8C1 2M	E2E-CR8B1 2M
				NC			E2E-CR8C2 2M	E2E-CR8B2 2M
M5	1mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X1C1 2M	E2E-X1B1 2M
				NC			E2E-X1C2 2M	E2E-X1B2 2M
Φ5.4	1mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-C1C1 2M	E2E-C1B1 2M
				NC			E2E-C1C2 2M	E2E-C1B2 2M
M8	1.5mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X1R5E1 2M	E2E-X1R5F1 2M
				NC			E2E-X1R5E2 2M	E2E-X1R5F2 2M
		M12  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	B	E2E-X1R5E1-M1-Z	E2E-X1R5F1-M1-Z
				NC	①：+V，  ③：０V，  ②：控制輸出	D	E2E-X1R5E2-M1-Z	E2E-X1R5F2-M1-Z
		M8  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	I	E2E-X1R5E1-M3-Z	E2E-X1R5F1-M3-Z
				NC	①：+V，  ③：０V，  ②：控制輸出		E2E-X1R5E2-M3-Z	E2E-X1R5F2-M3-Z
M12	2mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X2E1-Z 2M*1	E2E-X2F1-Z 2M*1
				NC			E2E-X2E2-Z 2M	E2E-X2F2-Z 2M
		M12  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	B	E2E-X2E1-M1-Z	E2E-X2F1-M1-Z
				NC	①：+V，  ③：０V，  ②：控制輸出	D	E2E-X2E2-M1-Z	E2E-X2F2-M1-Z
M18	5  mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X5E1-Z 2M*1	E2E-X5F1-Z 2M*1
				NC			E2E-X5E2-Z 2M	E2E-X5F2-Z 2M
		M12  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	B	E2E-X5E1-M1-Z	E2E-X5F1-M1-Z
				NC	①：+V，  ③：０V，  ②：控制輸出	D	E2E-X5E2-M1-Z	E2E-X5F2-M1-Z
M30	10mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X10E1-Z 2M*1	E2E-X10F1-Z 2M
				NC			E2E-X10E2-Z 2M	E2E-X10F2-Z 2M
		M12  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	B	E2E-X10E1-M1-Z	E2E-X10F1-M1-Z
				NC	①：+V，  ③：０V，  ②：控制輸出	D	E2E-X10E2-M1-Z	E2E-X10F2-M1-Z

*1. 備有異頻型。型號為E2E-X□□□5。(例：E2E-X5E15 2M)
*2. 詳情請參見樣本。

形狀	檢測距離	連接方式	導線  規格	動作  模式	插針配置	適用接插  件記號*2	型號
							NPN輸出	PNP輸出
M8	2mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X2ME1-Z 2M	E2E-X2MF1-Z 2M
				NC			E2E-X2ME2-Z 2M	E2E-X2MF2-Z 2M
		M12  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	B	E2E-X2ME1-M1-Z	E2E-X2MF1-M1-Z
				NC	①：+V，  ③：０V，  ②：控制輸出	D	E2E-X2ME2-M1-Z	E2E-X2MF2-M1-Z
		M8  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	I	E2E-X2ME1-M3-Z	E2E-X2MF1-M3-Z
				NC	①：+V，  ③：０V，  ②：控制輸出		E2E-X2ME2-M3-Z	E2E-X2MF2-M3-Z
M12	5mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X5ME1-Z 2M*1	E2E-X5MF1-Z 2M
				NC			E2E-X5ME2-Z 2M	E2E-X5MF2-Z 2M
		M12  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	B	E2E-X5ME1-M1-Z	E2E-X5MF1-M1-Z
				NC	①：+V，  ③：０V，  ②：控制輸出	D	E2E-X5ME2-M1-Z	E2E-X5MF2-M1-Z
M18	10mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X10ME1-Z 2M*1	E2E-X10MF1-Z 2M
				NC			E2E-X10ME2-Z 2M	E2E-X10MF2-Z 2M
		M12  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	B	E2E-X10ME1-M1-Z	E2E-X10MF1-M1-Z
				NC	①：+V，  ③：０V，  ②：控制輸出	D	E2E-X10ME2-M1-Z	E2E-X10MF2-M1-Z
M30	18mm	導線引出型  (2m)	PVC  (耐油)	NO	-	-	E2E-X18ME1-Z 2M*1	E2E-X18MF1-Z 2M
				NC			E2E-X18ME2-Z 2M	E2E-X18MF2-Z 2M
		M12  接插件型	-	NO	①：+V，  ③：０V，  ④：控制輸出	B	E2E-X18ME1-M1-Z	E2E-X18MF1-M1-Z
				NC	①：+V，  ③：０V，  ②：控制輸出	D	E2E-X18ME2-M1-Z	E2E-X18MF2-M1-Z

*1. 備有異頻型。型號為E2E-X□M□□5。(例：E2E-X5ME15 2M)
*2. 詳情請參見樣本。
