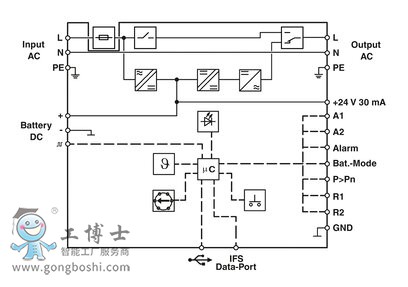

尺寸

寬度	125 mm
高度	130 mm
深度	125 mm
左側/右側安裝距離	5 mm / 5 mm
頂部/底部安裝距離	50 mm / 50 mm

環境條件

保護等級	IP20
環境溫度（運行）	-25 °C ... 70 °C (> 50 °C 衰減: 2.5 %/K)
環境溫度（調試類型測試）	-40 °C
環境溫度（存放/運輸）	-40 °C ... 85 °C
允許的***大相對濕度（操作）	≤ 95 % (25 °C，無冷凝)
氣候等級	3K3（符合EN 60721標準）

輸入數據

額定輸入電壓	240 V AC
	100 V AC
	120 V AC -20 % / +15 %
	230 V AC -20 % / +15 %
	100 V AC ... 240 V AC
輸入電壓范圍	184 V AC ... 264 V AC
	96 V AC ... 138 V AC
	96 V AC ... 264 V AC
AC頻率范圍	45 Hz ... 65 Hz
緩沖時間	1 h (38 Ah)
允許備用熔斷器	B16 230 V AC
功率因數（cos phi）	0.8

輸出數據

額定輸出電壓	120 V AC
	230 V AC
額定輸出電流（IN）	4.3 A (120 V AC，-25°C ... 50°C)
	2.2 A (230 V AC，-25°C ... 40°C)
POWER BOOST (IBoost)	5.2 A (120 V AC，-25°C ... 40°C)
	2.7 A (230 V AC，-25°C ... 40°C)
衰減	> 50 °C ... 70 °C (2.5 % / K)
并連	否
串連	否

概述

IQ技術	是
凈重	2.2 kg
效率	> 98 % (干線操作)
	> 98 % (120 V AC)
	> 86 % (電池操作)
MTBF (IEC 61709, SN 29500)	> 240513 h (40 °C)
保護等級	IP20
	I
外殼材料	鋼板，鍍鋅
安裝位置	水平DIN導軌NS35，EN60715
組裝說明	可并排安裝：PN ≥50 %，水平間距5 mm，若有帶點部件，則距離15 mm，垂直間距50 mm 可并排安裝：PN <50 %，水平間距0 mm，頂部垂直距離40 mm，底部垂直距離20 mm

連接數據，輸出

連接方式	螺釘連接
剛性導線***小橫截面	1.5 mm²
剛性導線***大橫截面	6 mm²
柔性導線***小橫截面	1.5 mm²
柔性導線***大橫截面	4 mm²
***小導線橫截面AWG	18
***大導線橫截面AWG	10
剝線長度	8 mm
螺紋	M4

連接數據，輸出

連接方式	螺釘連接
剛性導線***小橫截面	1.5 mm²
剛性導線***大橫截面	6 mm²
柔性導線***小橫截面	1.5 mm²
柔性導線***大橫截面	4 mm²
***小導線橫截面AWG	18
***大導線橫截面AWG	10
剝線長度	8 mm
螺紋	M4

信號顯示的連接數據

連接方式	螺釘連接
剛性導線***小橫截面	0.2 mm²
剛性導線***大橫截面	2.5 mm²
柔性導線***小橫截面	0.2 mm²
柔性導線***大橫截面	2.5 mm²
***小導線橫截面AWG	24
***大導線橫截面AWG	10
剝線長度	8 mm
螺紋	M4

標準

標準不間斷電源系統	EN 62040-1
軌道應用	EN 50121-4
標準標識	不間斷電源系統
標準/規程	EN 62040-1

電磁兼容數據

電磁兼容性	符合2014/30/EU電磁兼容指令
低壓指令	符合低電壓指令2014/35/EC
傳導性噪聲排放
靜電放電	EN 61000-4-2
觸點放電	8 kV (強度測試4)
空氣放電	15 kV (強度測試4)
高頻電磁場	EN 61000-4-3
頻率范圍	80 MHz ... 3 GHz
測試場強	10 V/m
頻率范圍	1 GHz ... 3 GHz
測試場強	10 V/m
頻率范圍	2 GHz ... 3 GHz
測試場強	3 V/m
備注	標準 A
電快速瞬變（脈沖串）	EN 61000-4-4
輸入	2 kV (強度測試3 - 非對稱)
輸出	2 kV (強度測試3 - 非對稱)
信號	2 kV (強度測試4 - 非對稱)
備注	標準 A
電涌電壓負載（電涌）	EN 61000-4-5
輸入	1 kV (強度測試2 - 對稱)
	2 kV (強度測試3 - 非對稱)
輸出	1 kV (強度測試2 - 對稱)
	2 kV (強度測試3 - 非對稱)
備注	標準 A
傳導干擾	EN 61000-4-6
I/O/S	非對稱
頻率范圍	0.15 MHz ... 80 MHz
電壓	10 V (強度測試 3)
備注	標準 A
標準A	規定限度內的正常操作行為。
標準B	可通過設備自我恢復的操作性能臨時性降級。

Environmental Product Compliance

China RoHS	環保使用期限 = 50
	更多有害物質的詳情，請參考“下載區”內的“制造商聲明”
