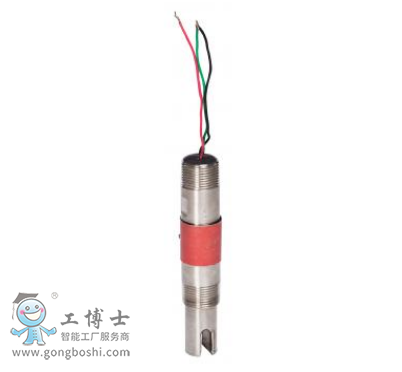

Magnetrol麥格納丘Echotel 940/941系列緊湊經濟型超聲波液位開關
Echotel?940型和941型超聲波液位開關是緊湊的整體式單元，利用脈沖信號技術在各種液體應用中進行高或低液位測量。這些開關具有316不銹鋼頂端傳感器，提供各種NPT，法蘭連接和衛生型過程連接。緊湊的電子元件完全封裝在過程接頭上方。
940型提供1amp的SPDT繼電器輸出。 941型有一個毫安電流轉換輸出。
技術
接觸式超聲波液位測量
超聲波液位開關使用一對用環氧樹脂封裝在傳感器末端的壓電晶體進行液位的測量。晶體是由陶瓷材料制成的，當接入外接電壓時，它會以一個固定的頻率振動。發射信號的晶體會將外接電壓從電子信號轉化成超聲波信號。當兩個晶體之間的間隙中存在液體時，接收端的晶體會收到來自發射端晶體的超聲波信號并將它再轉化為電子信號。這個電子信號會被傳送到電子部件中來顯示這兩個晶體的間隙間存在液體。當兩者之間沒有液體時，超聲波信號會衰減并且不會被接受端的晶體檢測到。
特點
應用
工作原理

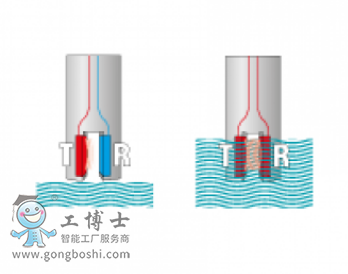

利用超聲波能量來檢測液體是否存在于一個傳感器末端感應的間隙中。接觸式超聲波技術背后的原理是，高頻聲波在液體介質存在的情況下很容易穿過傳感器間隙傳播，但是在間隙干燥時會衰減。
傳感器使用一對壓電晶體，封裝在傳感器***的環氧樹脂中。晶體由陶瓷材料制成，當施加電壓時，陶瓷材料以給定頻率振動。發射晶體將來自電子器件的施加電壓轉換成超聲波信號。當液體存在于間隙中時，接收晶體感測來自發射晶體的超聲信號，并將其轉換回電信號。該信號被發送到電子器件以指示變送器間隙中存在液體。當沒有液體存在時，超聲波信號衰減并且不能被接收晶體檢測到。
特點
脈沖電子信號在惡劣的工藝條件下具有出色的性能，并具有優異的抗電磁噪聲的能力
先進的傳感器設計通過排出粘性液體并忽略液體波動應用中的泡沫提供可靠的操作
適用于SIL （安全完整性等級） 2 回路 （FMEDA 分析數據認證）
超緊湊型單元在現場空間緊張的情況下也能輕易的安裝
無需校驗或調試
1 amp SPDT繼電器輸出 （940）， 8/16 mA 電流轉換輸出 （941）
