SCV-30技術簡報
說明和范圍。

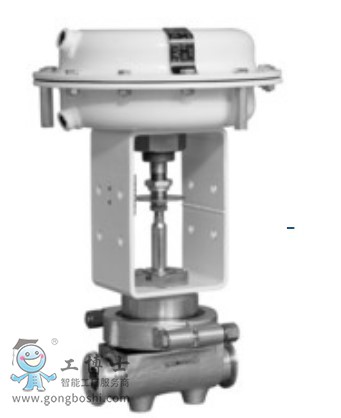

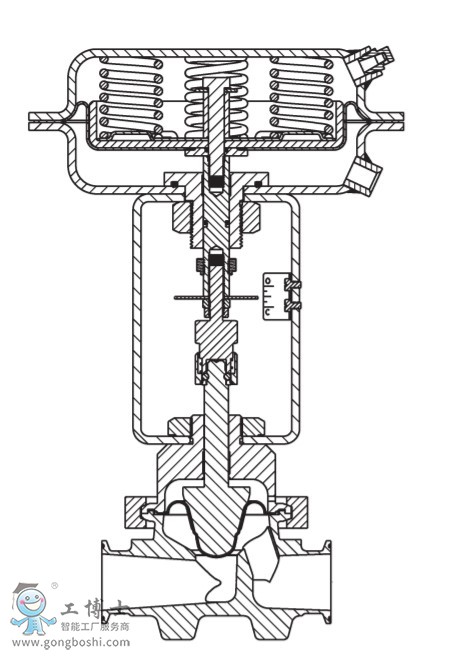

SCV-30型是一種氣動全球式。
控制閥，用于衛生或生物技術節流。
美聯社報道。球體有兩種變體；
直球型和角球型，尺寸。
3/4“-1-1/2”（DN20-DN40），帶標準三葉草？。
衛生型端接。閥體組件。
采用成型的內部組合隔膜。
它被粘合在一個特性化的金屬插頭上。這個。
濕金屬閥體部分為鍛造的316L SST，
機械和電子拋光到10微英寸。
Ra Finish。
安裝了C27型磁場可逆執行器。
送到身體上。
故障位置由執行器確定，用于：
“D”=直接作用；在增加空氣負荷壓力時，
執行機構桿延伸。故障保護位置為。
桿子縮了回去。
“R”=反向動作；關于增加空氣負荷。
壓力大時，執行機構桿會縮回。故障保護位置。
就是把桿子伸出來。
執行機構閥桿到閥門閥桿的連接是快速的。
斷開關節。
二、參考文獻。
有關完整信息，請參閱技術公告SCV-30-TB。
技術說明書。
請參閱以下安裝、操作和主要技術條件。
執行機構和/或設備的手冊（IOM）。
可能安裝在SCV-30型上：
執行機構
縮略語。
ATC-FO-空氣關閉，故障打開。
ATO-FC-空氣打開，故障關閉。
CCW-逆時針。
CIP-原地清潔。
順時針方向。
導演-直接代理。
IAS-儀表送風。
REV-反向動作。
儀器信號輸出信號。
SIP-就地蒸汽。
V形通風口
