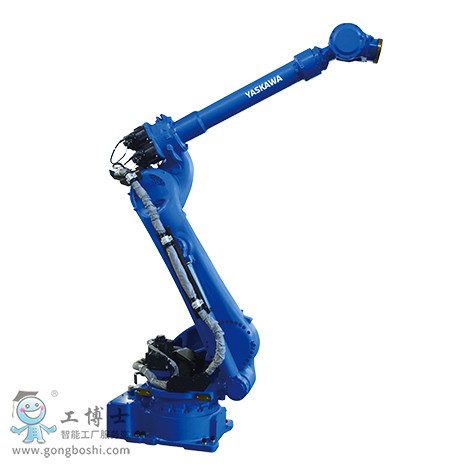

MOTOMAN-GP180-120
這里有您所需的答案！ 通過豐富的功能和核心組件，可滿足散裝零件抓取、嵌裝、組裝、打磨、加工等廣泛用戶的需求。
6軸垂直多關節型
負載：180KG
動作范圍：3058mm
控制柜：YRC1000
用途：搬運、取件/包裝、碼垛、組裝/分裝
超長手臂，應用范圍擴大
通過高速動作，提高生產性做出貢獻。
減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備
| 標準規格 |
MOTOMAN-GP180-120 |
| 型號 |
YR-1-06VX180-120-A00 |
| 構造 |
垂直多關節型（6個自由度） |
| 可搬質量*1 |
手首部 |
120kg |
| U臂上 |
30kg |
| ***大可達 |
3058 ㎜ |
| 重復定位精度*2 |
0.05mm |
| 動作范圍 |
S軸（旋轉） |
-180°- +180° |
| L軸（下臂） |
-60° - +76° |
| U軸（上臂） |
-86° - +90° |
| R軸（手腕旋轉） |
-360° - +360° |
| B軸（手腕擺動） |
-130° - +130° |
| T軸（手腕回轉） |
-360° - +360° |
| ***大速度 |
S軸（旋轉） |
2.18rad/s, 125°/s |
| L軸（下臂） |
2.01rad/s, 115°/s |
| U軸（上臂） |
2.18rad/s, 125°/s |
| R軸（手腕旋轉） |
3.18rad/s, 182°/s |
| B軸（手腕擺動） |
3.05rad/s, 175°/s |
| T軸（手腕回轉） |
4.63rad/s, 265°/s |
| 容許力矩 |
R軸（手腕旋轉） |
883N.m |
| B軸（手腕擺動） |
883N.m |
| T軸（手腕回轉） |
520N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
79kg.m2 |
| B軸（手腕擺動） |
79kg.m2 |
| T軸（手腕回轉） |
40kg.m2 |
| 本體質量 |
1090kg |
| 防護等級 |
本體：IP54, 手腕軸：IP67 |
| 安裝環境 |
溫度 |
0° - +45° |
| 濕度 |
20% - 80%RH（無結露） |
| 震動 |
4.9m/s2(0.5Ｇ)以下 |
| 其他 |
不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 |
| 電源容量*3 |
5.0kVA |
| 安裝方式*4 |
置地式 |
| 用途 |
搬運、取件/包裝、碼垛、組裝/分裝 |
| 備注 |
*1：JIS B 8432為基準。
*2：記載了自軸的動作范圍而不是對地基準。
*3：因用途，動作模式而異。
(注)本表是以SI單位系為記載。 |
