產品簡述

GN19-12(C)系列戶內交流高壓隔離開關適用于交流50Hz，額定電壓12kV及以下電力系統中，配用人力操作機構，作為在有電壓而無負載情況下，分合電器之用。

本產品性能符合GB1985《交流高壓隔離開關和接地開關》標準規定。



GN19隔離開關產品型號：

GN19-12/400A,GN19-12C/400A,GN19-12/630A,GN19-12C/630A,GN19-12/400A,GN19-12/1000A,GN19-12C/1000A,GN19-12ST/400A,

GN19-12ST/630A,GN19-12ST/1000A,GN19-12ST/1250A,GN19-12CST/400A,GN19-12CST/630A,GN19-12ST/1000A,GN19-12CST/1250A





結構和工作原理

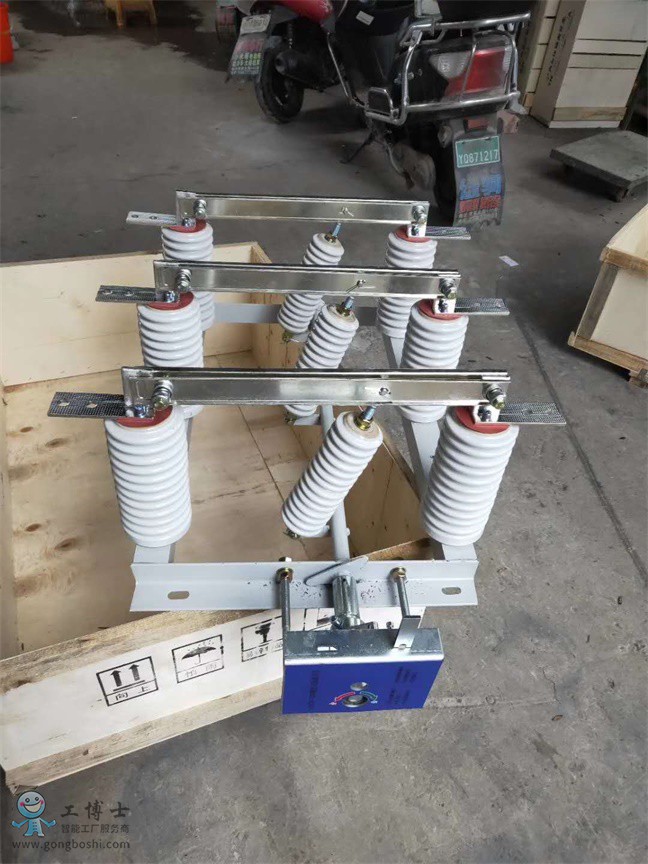

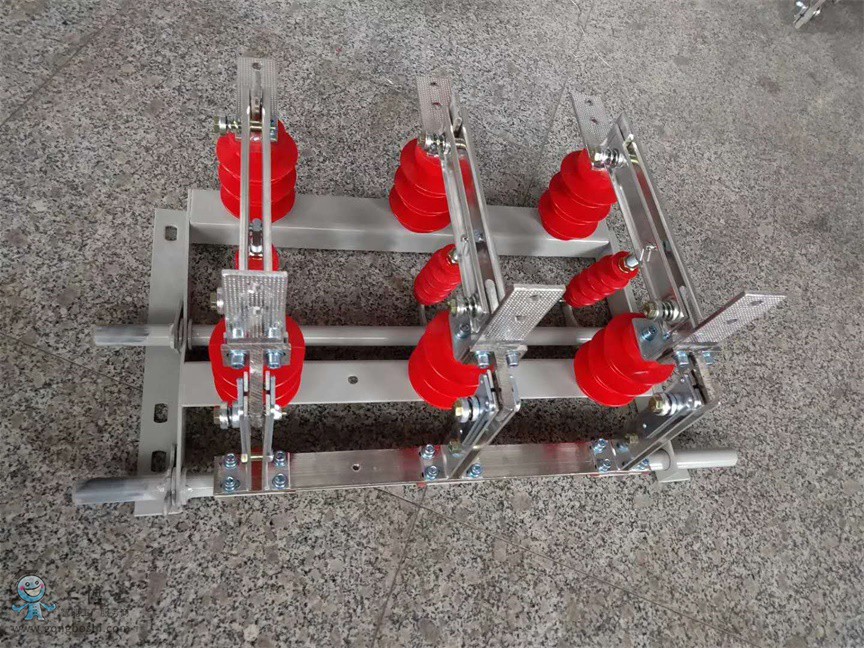

GN19-10/400A、GN19-10/630A、GN19-10/1000A、GN19-10/1250A戶內高壓隔離開關的每相導電部分通過兩個支柱絕緣子固定在底座上。（GN19-10C/400A、GN19-10C/630A、GN19-10C/1000A、GN19-10C/1250A型則為一個為支柱絕緣子，一個為瓷套管絕緣子）三相平行安裝，導電部分由觸刀、靜觸頭、觸座（或?qū)щ姉U）組成。每相觸刀中間均連有拉桿絕緣子，拉桿絕緣子與安裝在底座上的主軸相連。主軸通過手柄與連桿和CS6-1型手力機構相連在一起連動。



觸刀由兩片槽形銅板組成，它不僅增大了觸刀散熱面積，對降低溫度有利，而且提高了觸刀的機械強度，使開關的動穩定性提高。觸刀一端通過螺栓安裝在觸座上（或?qū)щ姉U上）。為轉動接觸觸刀，另一端與靜觸刀系可分連接，而觸刀觸壓力靠兩端的彈簧來維持。



此里謝戶內高壓隔離開關在接觸處安排有磁鎖板，加磁鎖板的目的是，當很大的短路電流通過時加強了兩槽形觸刀之間的吸引力，亦即增加了接觸壓力，因而提高了開關的動熱穩定性。 GN19- 10/400A 、 GN19-10/630 隔離開關極即通過電流小。因此結構無需加磁鎖板。



底座裝配：由底座、主軸、限位器、止檔圈等組成。限位器主要用來保證導電觸刀分、合時得到所要求的終點位置。





GN19隔離開關使用環境條件

海拔高度不超過1000m；

周圍空氣溫度：上限+40℃，下限-30℃；

相對濕度：日平均值不大于95%，月平均值不大于90%；

地震烈度不超過8度；

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動場所。





GN19隔離開關訂貨須知：

訂貨時請?jiān)诤贤�上注明�?/div>
