| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |

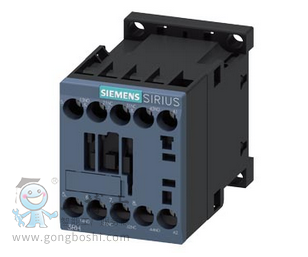

輔助接觸器 |
| 綜合技術數據 |
| 接觸器的結構尺寸 |
S00 |
| 產品擴展 |
|
| ● 輔助開關 |
是的 |
| 絕緣電壓 |
|
| ● 污染度 3 時 測定值 |
690 V |
| 抗沖擊電壓能力 測定值 |
6 kV |
| 防護等級 IP |
|
| ● 正面的 |
IP20 |
| 耐沖擊性 方波沖擊時 |
|
| ● AC 時 |
7,3g / 5 ms, 4,7g / 10 ms |
| 耐沖擊性 正弦沖擊時 |
|
| ● AC 時 |
11,4g / 5 ms, 7,3g / 10 ms |
| 機械式使用壽命（轉換周期） |
|
| ● 接觸器的 典型 |
30 000 000 |
| ● 帶有輔助開關塊的接觸器的 典型 |
10 000 000 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-55 ... +80 °C |
| 主電路 |
| 空載運行頻率 |
|
| ● AC 時 |
10 000 1/h |
| ● DC 時 |
10 000 1/h |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC |
| 控制饋電電壓 AC 時 |
|
| ● 50 Hz 時 測定值 |
220 V |
| ● 60 Hz 時 測定值 |
220 V |
| 工作區要素控制饋電電壓測定值 電磁線圈的 AC 時 |
|
| ● 50 Hz 時 |
0.8 ... 1.1 |
| ● 60 Hz 時 |
0.85 ... 1.1 |
| 起動視在功率 電磁線圈的 AC 時 |
37 V·A |
| 感應功率因數 對于線圈的起動功率 |
0.8 |
| 停機視在功率 電磁線圈的 AC 時 |
5.7 V·A |
| 感應功率因數 對于線圈的停機功率 |
0.25 |
| 輔助電路 |
| 常閉觸點數量 |
|
| ● 用于輔助觸點 |
2 |
| 常開觸點數量 |
|
| ● 用于輔助觸點 |
2 |
| 控制元件的編碼數字和編碼字母 |
22 E |
| 工作電流 AC-12 時 *大值 |
6 A |
| 工作電流 |
|
| ● AC-15 時 230 V時 測定值 |
10 A |
| ● AC-15 時 400 V 時 測定值 |
3 A |
| ● AC-15 時 690 V 時 測定值 |
1 A |
| 工作電流 在 1 個導電回路中 DC-12 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 110 V時 測定值 |
3 A |
| ● 220 V 時 測定值 |
1 A |
| 工作電流 在 2 個串聯導電回路中 DC-12 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 110 V時 測定值 |
4 A |
| ● 220 V 時 測定值 |
2 A |
| 工作電流 在 3 個串聯導電回路中 DC-12 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 110 V時 測定值 |
6 A |
| ● 220 V 時 測定值 |
3.6 A |
| 開關頻率 DC-12 時 *大值 |
1 000 1/h |
| 工作電流 在 1 個導電回路中 DC-13 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 110 V時 測定值 |
1 A |
| ● 220 V 時 測定值 |
0.3 A |
| 工作電流 在 2 個串聯導電回路中 DC-13 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 110 V時 測定值 |
1.3 A |
| ● 220 V 時 測定值 |
0.9 A |
| 工作電流 在 3 個串聯導電回路中 DC-13 時 |
|
| ● 24 V 時 測定值 |
6 A |
| ● 110 V時 測定值 |
3 A |
| ● 220 V 時 測定值 |
1.2 A |
| 開關頻率 DC-13 時 *大值 |
1 000 1/h |
| 斷路器規格 |
|
| ● 用于輔助電路的短路保護 至 230 V |
C 特征： 6 A；0.4 kA |
| 接觸可靠性 輔助觸頭的 |
每?jī)|次操作轉換有一次錯接(17V, 1mA) |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 熔斷體規格 |
|
| ● 用于輔助開關的短路保護 需要 |
保險絲gL/gG: 10A |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5° |
| 緊固類型 |
螺栓和扣接固定于安裝導軌35mm |
| 高度 |
57.5 mm |
| 寬度 |
45 mm |
| 深度 |
73 mm |
| 接口/接線端子 |
| 電氣連接規格 |
|
| ● 用于輔助和控制電路 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 用于輔助觸點 |
|
| — 單芯線或多芯線 |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — 細芯線的 帶有電纜末端加工 |
2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| ● 在 AWG 導線處 用于輔助觸點 |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| 安全 |
| 產品功能 |
|
| ● 優先級控制符合 IEC 60947-5-1 |
是的 |
| 更多信息 |
|
Service&Support (用戶手冊，操作說明書，認證證書，特性曲線，常見問題,...)
|
 |
 |
 |
