ABB 點焊設備 帶回縮功能的外置式電纜包 IRB7600
點擊圖片查看原圖
品牌： ABB
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2017-07-09 10:32
瀏覽次數： 464
詢價
店鋪基本資料信息

 產品詳細說明

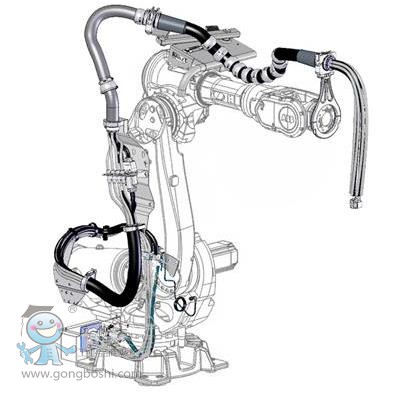

帶回縮功能的外置式電纜包


                                              帶回縮功能的外置式電纜包



應用于對柔性和手腕動作要求適中的場合。回縮功能可使電纜和軟管貼近機械臂。對每個機器人節拍有一定的優化要求。

機器人運動時，因受到向后的拉力，電纜和軟管貼近機器人手臂。這種設計可有效防止電纜與工裝的相互干擾，機器人之間距離較近時其優勢尤為明顯。

這種電纜包適用于IRB 6620、IRB 6640、IRB 6650S、IRB 7600。

Optimized Design優化的設計

工藝電纜布設在機器人上臂外部，回縮功能將電纜回拉，使其遠離工裝。回縮功能及第6軸支架可分別針對每個機器人節拍進行優化。

Short replacement time upper and lower arm上下臂電纜更換時間短

電纜與軟管通過夾具和支架沿上下臂走線。這些夾具經專門設計，可快速準確地拆卸/更換整個套件，*大限度縮短停產時間。修理工作可另行安排在適當時候進行。

Easy-to-adjust Retractor Arm回縮臂便于調節設在上臂的回縮臂可調節，設計簡單，性能可靠。

為便于手臂通行，下臂與上臂電纜包之間的連接點設在下臂，同時也方便更換上臂電纜包。

IRB 6650
  Validation Ver. DXF SAT SW STEP PARA- VDA IGES STL VRML ROB Robot IGRIP
DWG SOLID CAD Studio
2D
    typeB 200-275                   sim
    typeB 125-320                   sim
    200-275   compl compl compl compl   compl
    200-275   joint joint joint joint   joint
    125-320   compl compl compl     compl
    125-320   joint joint joint joint   joint
IRB 6600
  Validation Ver. DXF SAT SW STEP PARA- VDA IGES STL VRML ROB Robot IGRIP
DWG SOLID CAD Studio
2D
    typeB 225-255                   sim
    typeB 175-280                   sim
    225-255     compl compl compl   compl
    225-255   joint joint joint joint   joint
    175-280   compl compl compl compl   compl
    175-280   joint joint joint joint   joint
    175-255   compl   compl compl   compl     sim
    175-255   joint joint joint joint   joint     sim
IRB 6620
  Validation Ver. DXF SAT SW STEP PARA- VDA IGES STL VRML ROB Robot IGRIP
DWG SOLID CAD Studio
2D
    150-22   compl   compl compl   compl     sim
    150-22   joint   joint joint   joint     sim
IRB 6640
  Validation Ver. DXF SAT SW STEP PARA- VDA IGES STL VRML ROB Robot IGRIP
DWG SOLID CAD Studio
2D
    235-255   compl   compl compl   compl     sim
    205-275   compl   compl compl   compl     sim
    185-280   compl   compl compl   compl     sim
    180-255   compl   compl compl   compl     sim
    130-320   compl   compl compl   compl     sim
IRB 6650S
  Validation Ver. DXF SAT SW STEP PARA- VDA IGES STL VRML ROB Robot IGRIP
DWG SOLID CAD Studio
2D
    200-300   compl compl compl compl   compl     sim
    200-300   joint joint joint joint   joint     sim
    125-350   compl compl compl compl   compl     sim
    125-350   joint joint joint joint   joint     sim
    90-390   compl compl compl compl   compl compl compl
    90-390   joint joint joint joint   joint joint joint
IRB 7600
  Validation Ver. DXF SAT SW STEP PARA- VDA IGES STL VRML ROB Robot IGRIP
DWG SOLID CAD Studio
2D
    500-230   compl   compl compl   compl     sim
    500-230   joint   joint joint   joint     sim
    400-255   compl   compl compl   compl     sim
    400-255   joint   joint joint   joint     sim
    340-280   compl   compl compl   compl     sim
    340-280   joint   joint joint   joint     sim
    150-350   compl   compl compl   compl     sim
    150-350   joint   joint joint   joint     sim
For 500-255, please use CAD-models for 400-255
