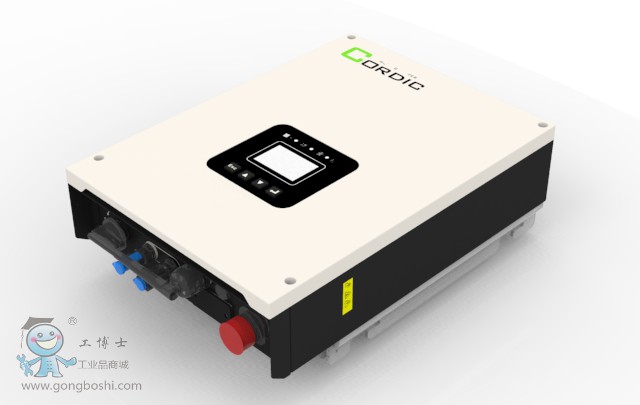

CHS4600TL
產品特點：
成熟可靠的標準化模塊電路。
寬電壓范圍輸入。
穩定的拓?fù)湓O(shè)計，更高轉換效率。
無風扇設計，自然冷卻散熱方式。
IP65防護等級，可經受嚴酷自然環境。
體積小、重量輕、安裝簡易方便。
| 型號 |
CHS3600TL |
CHS4200TL |
CHS4600TL |
CHS5000TL |
| 直流輸入 |
|
|
|
|
| *大直流功率 |
3960 W |
4620 W |
5060 W |
5500 W |
| *大直流電壓 |
520 Vd.c. |
520 Vd.c. |
520 Vd.c. |
520 Vd.c. |
| MPP電壓范圍 |
100~520 Vd.c. |
100~520 Vd.c. |
100~520 Vd.c. |
100~520 Vd.c. |
| *大輸入電流/串 |
12Ax2 |
12Ax2 |
12Ax2 |
12Ax2 |
| MPP追蹤路數/接入組串?dāng)?shù) |
2/1 |
2/1 |
2月1日 |
2/1 |
| 交流輸出 |
|
|
|
|
| 交流額定功率 |
3600 W |
4200 W |
4600 W |
5000 W |
| *大交流視在功率 |
3600 VA |
4200 VA |
4600 VA |
5000 VA |
| *大輸出電流 |
18 A |
21 A |
22 A |
24 A |
| 交流額定電壓 |
220/230/240Va.c. |
220/230/240Va.c. |
220/230/240Va.c. |
220/230/240Va.c. |
| 交流電網頻率 |
50Hz |
50Hz |
50Hz |
50Hz |
| 功率因素（可調節） |
0.8超前~0.8滯后 |
0.8超前~0.8滯后 |
0.8超前~0.8滯后 |
0.8超前~0.8滯后 |
| 諧波畸變 |
<5% |
<5% |
<5% |
<5% |
| 效率 |
|
|
|
|
| *大轉換效率 |
97.7% |
97.8% |
97.90% |
97.9% |
| 歐洲轉換效率 |
97.1% |
97.2% |
97.30% |
97.3% |
| MPPT效率 |
99.9% |
99.9% |
99.90% |
99.9% |
| 其他 |
|
|
|
|
| 尺寸（寬/高/厚）：mm |
300/415/180 |
300/415/180 |
300/415/180 |
300/415/180 |
| 重量 |
14kg |
14kg |
14kg |
14kg |
| 工作溫度范圍 |
-25°~60° |
-25°~60° |
-25°~60° |
-25°~60° |
| 防護等級 |
IP65 |
IP65 |
IP65 |
IP65 |
| 散熱方式 |
自然散熱 |
自然散熱 |
自然散熱 |
自然散熱 |

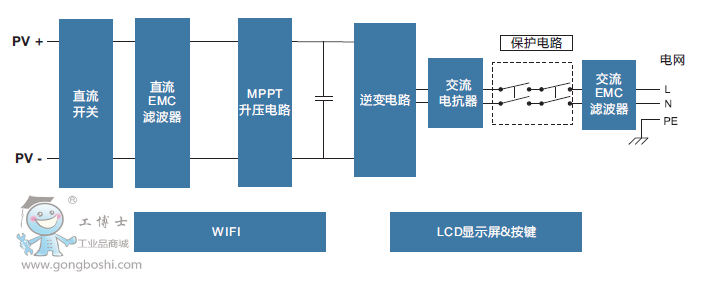

| 拓?fù)浣Y(jié)構 |
無變壓器型 |
無變壓器型 |
無變壓器型 |
無變壓器型 |
| 直流輸入連接器 |
安費諾 H4 |
安費諾 H4 |
安費諾 H4 |
安費諾 H4 |
| 直流開關 |
三通 |
三通 |
三通 |
三通 |
| 濕度 |
0~95%，無冷凝 |
0~95%，無冷凝 |
0~95%，無冷凝 |
0~95%，無冷凝 |
| 通訊接口 |
GPRS/WIFI(可選) |
GPRS/WIFI(可選) |
GPRS/WIFI(可選) |
GPRS/WIFI(可選) |
| 質保年限 |
5年 |
5年 |
5年 |
5年 |
|
|
|
|
