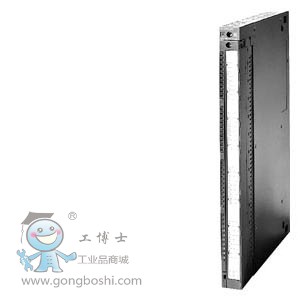

SIMATIC S7-400，SM 421數字量輸入模塊，光隔離，16 DI，24 - 60V UC，報警，診斷
技術數據
| 輸入電流 |
| 來自背板總線 DC 5 V，*大值 |
150 mA |
| 功率損失 |
| 功率損失，典型值 |
8 W; 3.5 W (C 24 V)；6.5 W (DC 48 V)；8.0 W (DC 60 V) |
| 數字輸入 |
| 數字輸入端數量 |
16 |
| 可同時控制的輸入端數量 |
| ● 可同時控制的輸入端數量 |
16 |
| 輸入電壓 |
| ● 輸入電壓類型 |
AC/DC |
| ● 額定值 (UC) |
24 V; UC 24 至 60 V |
| ● 對于信號“0” |
DC -6 至 +6 V；AC 0 至 5 V |
| ● 對于信號“1” |
DC 15 至 72 V；DC -15 至 -72 V；AC 15 至 60 V |
| ● 頻率范圍 |
AC/DC 47 至 63 Hz |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
4 mA; 4 至 10 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是 |
| — 額定值 |
0.5 ms; 0.5 / 3 / 10 / 20 ms |
| 導線長度 |
| ● 屏蔽，*大值 |
1 000 m |
| ● 未屏蔽，*大值 |
600 m; 600 m: 3, 10, 20 ms; 100 m: 0,5 ms |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） *大值 |
0.5 mA; 0.5 至 2 mA |
| 報警/診斷/狀態信息 |
| 診斷 |
是; 內部/外部故障 |
| 報警 |
| ● 診斷報警 |
是; 可參數化 |
| ● 過程報警 |
是; 可參數化 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間，分組點數 |
1 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
AC 1500 V |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
600 g |
