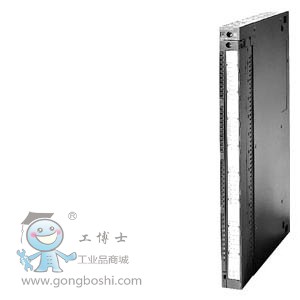

SIMATIC S7-400，數字量輸入模塊SM 421，光隔離，16 DI，120/230V UC輸入，符合 IEC1131-2 類型 2


技術數據

輸入電流
來自背板總線 DC 5 V，*大值		80 mA
功率損失
功率損失，典型值		12 W
數字輸入
數字輸入端數量		16
可同時控制的輸入端數量
● 可同時控制的輸入端數量		16
輸入電壓
● 輸入電壓類型		AC/DC
● 額定值 (UC)		230 V; UC 120/230 V
● 對于信號“0”		AC 0 至 40 V / DC -40 至 +40 V
● 對于信號“1”		AC 74 至 264 V；DC 80 至 264 V，-80 至 -264 V
● 頻率范圍		47 ... 63 Hz
輸入電流
● 對于信號“0”，*大值（允許的閉路電流）		6 mA; AC:6 mA；DC：2 mA
● 對于信號“1”，典型值		10 mA; 120 V 時：AC 10 mA，DC 1.8 mA；230 V 時：AC 14 mA, DC 2 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 從“0”到“1”時，*大值		20 ms; AC: 20 ms; DC: 15 ms
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
傳感器
可連接傳感器
● 雙線傳感器		是
— 允許的閉路電流（雙線傳感器） *大值		5 mA; AC：5 mA
電位隔離
數字輸入電位隔離
● 在通道之間，分組點數		4
● 在通道和背板總線之間		是
絕緣
絕緣測試，使用		AC 1500 V
尺寸
寬度		25 mm
高度		290 mm
深度		210 mm
重量
重量，約		650 g
