| 訂貨須知 |
| |
| 產品型號 |

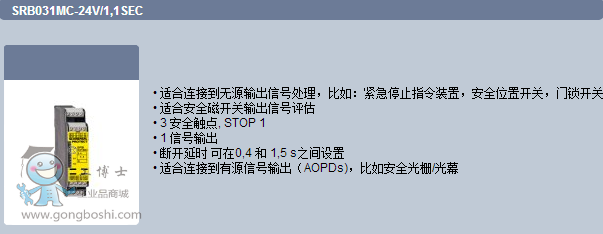

SRB031MC-24V/1,1SEC |
| 產品代碼 |
101190685 |
| EAN 編號 |
4250116202256 |
| eCl@ss |
27-37-19-01 |
| |
| 認證 |
| |
| 認證 |
 TÜV
 USA/CAN |
| |
| 分級 |
| |
| 標準 |
EN ISO 13849-1, IEC 61508, EN 60947-5-1 |
| PL |
bis d (STOP 1) |
| 控制類別 |
bis 3 (STOP 1) |
| DC |
> 60% (STOP 1) |
| CCF |
> 65 |
| PFH值 |
2 x 10−7/h (STOP 1) |
| SIL |
bis 3 (STOP 0) |
| 目標時間 |
20 年 |
| - 注意 |
PFH 值是對表中觸點負載和開關操作次數綜合考慮。
例如一年操作365天，每天24小時，將導致繼電器觸點一個詳細的開關次數.
特殊情況請詢問.
 |
| |
| 通用屬性 |
| |
| 產品名稱 |
SRB031MC |
| 標準 |
IEC/EN 60204-1, EN 60947-5-1, EN ISO 13849-1, IEC 61508 |
符合指令 (Y/N)  |
有 |
| 氣壓 |
EN 60068-2-78 |
| 安裝 |
卡接在符合標準EN 60715 的DIN導軌上 |
| 端子命名 |
IEC/EN 60947-1 |
| 原料 |
| - 外殼的原材料 |
塑料, 玻璃纖維增強熱塑塑料, 通風 |
| - 觸點材料 |
, Ag-Ni, 自清潔, 正向操作 |
| 重量 |
250 g |
| 起動條件 |
自動 或 起動按鈕 |
| 起動輸入（是/否） |
有 |
| 反饋電路(Y/N) |
有 |
| 起動測試(Y/N) |
無 |
| 斷電后復位（Y/N) |
無 |
| 自復位功能(Y/N) |
有 |
| 帶下降沿檢測復位（Y/N) |
無 |
| 延時 |
1.1 s |
| 吸合延遲 |
| - 自動啟動延時通 |
100 ms |
| 斷開延遲 |
| - 掉電斷開延時 |
延時 ± 30% 為了 24 VDC 和 占空比 > 3.5 s |
| - 緊急停止斷開延時 |
延時 ± 30% 為了 24 VDC 和 占空比 > 3.5 s |
| |
| 機械參數 |
| |
| 連接說明 |
螺絲連接 |
| 電纜截面 |
| - *小電纜截面 |
0,25 mm² |
| - *大電纜截面 |
2.5 mm² |
| 帶線 |
嚴格的 或 可調 |
| 緊固端子力矩 |
0,6 Nm |
| 可拆端子（是/否） |
無 |
| 機械壽命 |
10.000.000 操作次數 |
| 電子壽命 |
根據需要可減少彎曲 |
| 抗沖擊 |
30 g / 11 ms |
| 抗振動 到 EN 60068-2-6 |
10...55 Hz, 振幅 0,35 mm, ± 15 % |
| |
| 周圍條件 |
| |
| 周圍溫度 |
| - *低環境溫度 |
−25 °C |
| - *高環境溫度 |
+60 °C |
| 儲存運輸溫度 |
| - *小的存儲和傳輸溫度 |
−40 °C |
| - *大存儲運輸溫度 |
+85 °C |
| 防護等級 |
| - 保護等級-外殼 |
IP40 |
| - 保護等級-端子 |
IP20 |
| - 保護等級-間隙 |
IP54 |
| 空氣間隙和爬電距離 到 IEC/EN 60664-1 |
4 kV / 2 |
| - 額定沖擊耐壓 Uimp |
4 kV |
| - 過電壓類別 |
III 到 IEC/EN 60664-1 |
| - 污染等級 |
2 到 IEC/EN 60664-1 |
| |
| 電磁兼容 ($missingShortName$) |
| |
| EMC等級 |
符合EMC指示 |
| |
| 電氣參數 |
| |
| 額定直流控制電壓 |
| - *小DC控制供電電壓 |
20.4 V |
| - *大DC控制供電電壓 |
28.8 V |
| 額定交流控制電壓，50 Hz |
| - AC 50 Hz的*小供電電壓 |
20.4 V |
| - AC 50 Hz的*大供電電壓 |
26.4 V |
| 額定交流控制電壓，60 Hz |
| - AC 60 Hz的*小供電電壓 |
20.4 V |
| - AC 60 Hz的*大供電電壓 |
26.4 V |
| 接觸電阻 |
max. 100 mΩ |
| 功率消耗 |
max. 2 W; 4.9 VA |
| 操縱方法 |
AC/DC |
| 額定工作電壓 Ue |
24 VDC−15% / +20% 殘留紋壓 max. 10%
24 VAC−15% / +10% |
| 頻率范圍 |
50 / 60 Hz |
| 電子保護(Y/N) |
有 |
| 工作電壓的保險絲容量 |
內部電子電路, 跳閘電流 > 0,5 A, 大約 1 秒后復位 |
| - S11, S12, S21, S22 |
24 VDC, 測試電流: 10 mA |
| 如果有壓降則短接 |
大約 時間延遲 ± 30% 為了 24 VDC 和 占空比 > 3.5 s |
| |
| 輸入 |
| |
| 監控輸入 |
| - 短路識別（是/不) |
可選 |
| - 斷線檢測 (Y/N) |
有 |
| - 接地檢測 (Y/N) |
有 |
| 關閉者數量 |
0 件 |
| 開啟者數量 |
2 件 |
| 電纜長度 |
單通道無交叉短路檢測:
1500 m 帶，有 1.5 mm²; 2500 m 帶，有 2.5 mm²
2通道帶/不帶交叉檢測 |
| 傳導電阻 |
max. 40 Ω |
| |
| 輸出 |
| |
| 停止類別 |
0 / 1 |
| 安全觸點數量 |
3 件 |
| 信號輸出數量 |
1 件 |
| 開關容量 |
| - 安全觸點的容量 |
max. 250 VAC, 8 A 歐姆的 ( 感性負載采用合適的保護線路) |
| - 輔助觸點開關容量 |
24 VDC, 2 A |
| 保險絲額定值 |
| - 安全觸點的保護 |
8 A 慢吹 |
| - 輔助觸點的保險絲容量 |
2 A 慢吹 |
| 應用類別 到 EN 60947-5-1 |
AC-15: 230 V / 6 A
DC-13: 24 V / 6 A |
| 帶信號功能的無延時半導體輸出的數量 |
0 件 |
| 帶信號功能的無延時接觸式輸出的數量 |
0 件 |
| 帶信號功能的延時半導體輸出的數量 |
0 件 |
| 帶信號功能的延時接觸式輸出的數量 |
1 件 |
| 帶信號功能的安全、無延時半導體輸出的數量 |
0 件 |
| 帶信號功能的安全、無延時接觸式輸出的數量 |
0 件 |
| 帶信號功能的安全、延時、半導體輸出的數量 |
0 件 |
| 帶信號功能的安全、延時、接觸式輸出的數量 |
3 件 |
| |
| LED開關轉換情況顯示 |
| |
| LED開關轉換情況顯示 (Y/N) |
有 |
| LED的數量 |
4 件 |
| LED開關轉換情況顯示 |
| - 所帶指示燈顯示下面的運行狀態。 |
| - 位置繼電器K1 |
| - 位置繼電器K2 |
| - 供電電壓 UB |
| - 內部工作電壓 Ui |
| |
| 混合數據 |
| |
| 應用 |
 急停按鈕
 緊急停止拉繩開關
 監控系統
 安全光幕
 安全傳感器 |
| |
| 尺寸 |
| |
| 尺寸 |
| - 寬度 |
22.5 mm |
| - 高度 |
100 mm |
| - 深度 |
121 mm |
| |
| 注意 |
| |
| 感性負載（如接觸器，繼電器等等）采用合適的電路來抑制。 |
| |
| 注意 - 接線圖例 |
| |
| 保護 1個門*高達到 PL e 和控制類別 4 |
| 監控1防護門，每個都帶一個BNS系列安全磁傳感器 |
| 反饋電路監控接觸器Ka和Kb 的位置。 |
| 如果只有1個外部繼電器或接觸器用于切斷負載，且外部接觸器的故障能夠被證明排除或存檔備案，比如采用了低于額定值使用的可靠的接觸器。該系統可以被分類為控制類別3 到EN 954-1。第二個接觸器通過冗余技術切斷負載，增加了安全等級。 |
| 自啟動：自啟動是通過把反饋電路連接到接線端子X1/X2來實現的。如果沒有反饋電路，則短接。 |
| 接線圖給出的是防護門關閉且未上電的狀態。 |
