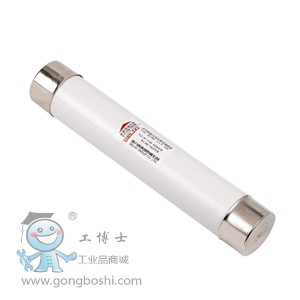

本產品適用于戶內交流50Hz,額定電壓3.6KV系統.可與其他保護電器(如開關,真空斷路器)配合使用,作為高壓電動機及其它電力設備的過載或短路等的保護元件。

IEC 282-1/GB 15166.2

采用母線式結構，將熔斷件安裝在母線上，具有安裝牢固接確好的優點。
撞擊器并聯于由純銀片制成的熔體，與經化學處理過的高純度石英砂一起密封于熔管內；熔管采用耐高溫的高強度氧化鋁瓷制成。
在線路發生故障時，熔體熔化，在熔體出現電弧瞬間，撞擊器的高電阻金屬絲與熔體并聯立即熔斷，撞擊器迅速彈出，推動連鎖電器觸頭，自動切換電路或發出熔斷訊號。
本高壓熔斷器具有限流特性好、動作快、不誤動作等優點。。

電流規格

A

25、50、63、80、100、125、160、200、224

額定電壓

KV

3.6/7.2

額定頻率

HZ

50

開斷能力

KA

31.5
