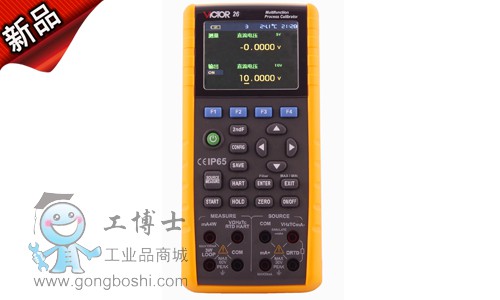

VC26多功能過程校驗儀
（Multifunction Process Calibrator）
產品基本特性
1. 多功能、高精度、高穩定度的現場過程校驗器，提供強大的測量和輸出功能以及特殊功能，幾乎滿足過程控制現場所有的校驗工作。
2. 輸入測量基本特性
測量*高精度達0.01%，測量顯示為5位。
測量功能包括：直流電壓、直流電流、電阻、熱電偶、熱電阻、頻率、脈沖計數、開關量、壓力、壓力泄露等。
可進行二線制、三線制、四線的電阻和熱電阻測量。
快速響應的開關測試允許捕獲開關動作時的過程參數。
數學處理功能：數據保持、歸零、比例、平均值、*大值/*小值等。
內部24V回路供電并測量回路電流，。
3. 模擬輸出基本特性
輸出*高精度達0.01%，輸出顯示為6位。
輸出功能包括：直流電壓、直流電流、模擬電阻、熱電偶、熱電阻、模擬變送器輸出、頻率、脈沖計數、開關量、壓力輸出等。
輸出可增減設置，并可接通或斷開輸出，操作簡單快捷。
DCI輸出可提供手動步進、自動步進和自動斜坡輸出。
內部提供24V回路電源。
4. 測量和輸出為兩個相互獨立的隔離通道，測量和輸出工作可同步進行，可同時顯示輸入測量值和輸出設定值。
5. 通過串行RS-232接口（LEMO插座），外接本公司的VPM-S系列數字壓力模塊，來完成壓力的校驗。壓力模塊具有豐富品種和量程規格可選，從而滿足任何壓力測量的應用。壓力模塊基本精度達到0.05%，壓力校驗中可設置多種不同的壓力單位。
6. 提供豐富可選的溫度分度。內置高精度溫度傳感器，具有高精度的熱偶冷端補償功能，熱偶冷端補償可選 擇接入或斷開。
7. 儀表PC聯機通訊功能
① 儀表提供兩種方式與用戶上位PC機的聯機通訊：可使用兼容USB接口的紅外隔離串行通訊模塊與PC機通訊。
② 支持工業標準SCPI命令，可通過設備驅動軟件實現對儀器的遠地控制。
說明：儀表進行HART通訊時，可與壓力模塊進行通訊，但不能與PC機進行通訊。
8. 儀表內置大容量的數據存儲器，可存儲多達1000個（組）現場校驗的數據。可在本機閱讀記錄數據，或傳送至用戶上位PC機。
9. 儀表采用面板校準技術，儀表與標準器連接，按規程進行儀表面板校準操作，并存儲相應的校準數據，從而完成儀表規定的周期校準工作，確保其達到應有的精度及性能。儀表支持FLUKE-MET/CAL計量校準系統對其進行校準及檢驗。
10. 采用上下左右鍵可對設定值進行增減操作，使儀表操作靈活、方便快捷。
11. 3.2寸TFT顯示屏，支持多重數據顯示、直觀的用戶界面。
12. 其它功能：自動電源關閉、電池電量檢測、自動背光關閉、背光亮度設定、日期時間顯示及設定、環境溫度檢測、工頻頻率設置、無線設備地址設置等。
13. 兩種電源供電方式
儀表可通過電池倉內的4節5號堿性電池供電，或使用電源適配器供電。
輸入測量功能 [ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]
| 測量功能 |
量程 |
測量范圍 |
分辨力 |
準確度 |
備 注 |
直流電壓
DCV |
50mV |
-5.000～55.000mV |
1μV |
0.01+0.01 |
輸入電阻：
約100MΩ（50mV/500mV）
約1MΩ （5V/50V）
輸入電流小于1nA |
| 500mV |
-50.00～550.00mV |
10μV |
0.01+0.01 |
| 5V |
-0.5000～5.5000V |
0.1mV |
0.01+0.01 |
| 30V |
-5.000～35.000V |
1mV |
0.01+0.01 |
直流電流
DCI |
50mA |
-5.000～55.000mA |
1μA |
0.01+0.01 |
分流電阻：約10Ω
輸入電阻：約20Ω |
歐姆
OHM
（4W） |
500Ω |
0.00～550.00Ω |
0.01Ω |
0.01+0.01 |
2W/3W/4W測量
500Ω約1mA激勵
5KΩ約0.1mA激勵
開路電壓：約2.5V
測量精度中不包含引線電阻 |
| 5KΩ |
0.0000～5.5000KΩ |
0.1Ω |
0.01+0.01 |
熱電偶
TC |
R |
0°C～1767°C |
1°C |
0～500℃
500～1767℃ |
2.5℃
2℃ |
采用ITS-90溫標
精度中不包含冷端補償?shù)恼`差
精度中不包括傳感器的不準確性
精度中不包括熱電勢的影響 |
| S |
0°C～1767°C |
| K |
-100.0°～1372.0°C |
0.1°C |
-100.0～0.0℃
0.0～1372.0℃ |
1.2℃
0.8℃ |
| E |
-50.0°C～1000.0°C |
-50.0℃～0.0℃
0.0～1000.0℃ |
0.9℃
1.5℃ |
| J |
-60.0°C～1200.0°C |
-60.0～0.0℃
0.0～1200.0℃ |
1.0℃
0.7℃ |
| T |
-100.0°C～400.0°C |
-100.0～0.0℃
0.0～400.0℃ |
1.0℃
0.7℃ |
| N |
-200.0°～1300.0°C |
-200.0～0.0℃
0.0～1300.0℃ |
1.5℃
0.9℃ |
| B |
600°C～1820°C |
1°C |
600～800℃
800～1000℃
1000～1820℃ |
2.2℃
1.8℃
1.4℃ |
| L |
-60.0°C～900.0°C |
0.1°C |
-60.0～0.0℃
0.0～900.0℃ |
0.7℃
0.5℃ |
| U |
-100.0°C～600.0°C |
-100.0～0.0℃
0.0～600.0℃ |
0.7℃
0.5℃ |
熱電阻
RTD
（4W） |
Pt100
385 |
-200.0°C～800.0°C |
0.1°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.5℃
0.7℃
0.8℃ |
采用Pt（385）溫標
2W/3W/4W測量
500Ω約1mA激勵
5KΩ約0.1mA激勵
開路電壓：約2.5V
精度中不包含2 W/3 W測量引線電阻不匹配引入的誤差
精度中不包括傳感器的不準確性
精度中不包括熱電勢的影響
|
Pt200
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.8℃
0.9℃
1.0℃ |
Pt500
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.4℃
0.5℃
0.7℃ |
Pt1000
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.3℃
0.5℃
0.7℃ |
| Cu10 |
-100.0°C～260.0°C |
-100.0°C～260.0°C |
1.8℃ |
| Cu50 |
-50.0°C～150.0°C |
-50.0～150.0℃ |
0.7℃ |
頻率
FREQ |
500Hz |
1.00Hz～500.00Hz |
0.01Hz |
±2個字 |
輸入耦合：交流
輸入阻抗：大于100 KΩ
<100 pF
頻率靈敏度：方波至少3V Vp-p
50%占空比 |
| 5KHz |
0.5001KHz～5.0000KHz |
0.1Hz |
| 50KHz |
5.001KHz～50.000KHz |
1Hz |
| CPM |
1～100000 CPM |
1CPM |
|
|
脈沖計數
PULSE |
100000 cycles |
1～100000cycles |
cycle |
±2個字 |
參考頻率相關指標 |
開關量測量
SWITCH |
\ |
CLOSE / OPEN |
|
|
約1mA激勵
短路顯示CLOSE
開路顯示OPEN
閾值大約為130~280Ω |
連續性檢測
CONNECT |
500Ω |
≤ 50Ω 發聲 |
0.01Ω |
|
500Ω
約1mA激勵 |
回路供電
LOOP |
24 V |
|
|
10% |
短路保護
*大電流：22 mA
*大輸入電壓：30 V 直流
輸出電阻：250Ω標稱值 |
其它特性：
① 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
② 顯示刷新速率：2次/秒 。
③ 輸入端*大施加電壓：30Vpk ；輸入端*大施加電流：60mA。
電流輸入保護：100mA/250V Fast FUSE
④ 輸入共模抑制：50Hz /60 Hz > 120分貝 ； 輸入串模抑制：50Hz /60 Hz > 60分貝
⑤ 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
⑥ 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
⑦ 內置有可選的250 Ω HART回路電阻，而無需單獨攜帶負載電阻。
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度= ±（%設定值+量程%）]
| 輸出功能 |
量程 |
輸出范圍 |
分辨力 |
準確度 |
備 注 |
直流電壓
DCV |
100mV |
-10.000～110.000mV |
1μV |
0.01+0.01 |
*大輸出電流：0.5mA
輸出電阻：XXXmΩ |
| 1V |
-0.10000～1.10000V |
10μV |
0.01+0.01 |
*大輸出電流2mA
輸出電阻：XXXmΩ |
| 10V |
-1.0000～11.0000V |
0.1mV |
0.01+0.01 |
*大輸出電流5mA
輸出電阻：XXXmΩ |
直流電流
DCI |
33mA |
0.000～33.000mA |
1μA |
0.01+0.01 |
在20 mA時，*大負載670Ω電阻
模擬變送器時，外部回路供電5～28V |
歐姆
OHM |
400Ω |
0.00～400.00Ω |
0.01Ω |
0.01+0.01 |
激勵電流為±0.1～±5mA
*大輸出電壓 2V
激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差
精度不包含引線電阻 |
| 4KΩ |
0.0000～4.0000 KΩ |
0.1Ω |
0.01+0.01 |
熱電偶
TC |
R |
0°C～1767°C |
1°C |
0～100℃
10～1767℃
0～100℃
100～1767℃ |
1.5℃
1.2℃
1.5℃
1.2℃ |
采用ITS-90溫標
精度中不包含冷端補償?shù)恼`差
精度中不包括傳感器的不準確性
精度中不包括熱電勢的影響 |
| S |
0°C～1767°C |
| K |
-200.0°C～1372.0°C |
0.1°C |
-200.0～-100.0℃
-100.0～400.0℃
400.0～1200.0℃
1200.0～1372.0℃ |
0.6℃
0.5℃
0.7℃
0.9℃ |
| E |
-200.0°C～1000.0°C |
-200.0～-100.0℃
-100.0～600.0℃
600.0～1000.0℃ |
0.6℃
0.5℃
0.4℃ |
| J |
-200.0°C～1200.0°C |
-200.0～-100.0℃
-100.0～800.0℃
800.0～1200.0℃ |
0.6℃
0.5℃
0.7℃ |
| T |
-250.0°C～400.0°C |
-250.0～400.0℃ |
0.6℃ |
| N |
-200.0°C～1300.0°C |
-200.0～-100.0℃
-100.0～900.0℃
900.0～1300.0℃ |
1.0℃
0.7℃
0.8℃ |
| B |
600°C～1820°C |
1°C |
600～800℃
800～1820℃ |
1.5℃
1.1℃ |
| L |
-200.0°C～900.0°C |
0.1°C |
-200.0～0.0℃
0.0～900.0℃ |
0.7℃
0.5℃ |
| U |
-200.0°C～600.0°C |
0.1°C |
-200.0～0.0℃
0.0～600.0℃ |
0.7℃
0.5℃ |
熱電阻
RTD |
Pt100
385 |
-200.0°C～800.0°C |
0.1°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.3℃
0.5℃
0.8℃ |
采用Pt（385）溫標
激勵電流為±0.1～±5mA
*大輸出電壓 2V
激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差
精度不包含引線電阻
精度中不包括熱電勢的影響
支持脈沖變送器和脈沖時間短至 10ms 的 PLC |
Pt200
385 |
-200.0°C～630.0°C |
|
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.8℃
0.9℃
1.0℃ |
Pt500
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.4℃
0.5℃
0.7℃ |
Pt1000
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.2℃
0.5℃
0.7℃ |
| Cu10 |
-10.0°C～250.0°C |
1.8℃ |
| Cu50 |
-50.0°C～150.0°C |
0.6℃ |
頻率
FREQ |
100Hz |
1.00 Hz ~110.00Hz |
0.01Hz |
±2個字 |
輸出波形為方波,可調幅度0~11V
以上幅度誤差均為±5%讀數+0.5V
占空比：50%
負載： >100KΩ |
| 1KHz |
0.100 KHz ~1.100KHz |
1Hz |
±2個字 |
| 10KHz |
1.0KHz~11.0KHz |
0. 1KHz |
±2個字 |
| 50KHz |
10KHz~50KHz |
2KHz |
±5個字 |
| CPM |
1～1200 CPM |
1CPM |
±1CPM |
脈沖輸出
PULSE |
100000cycles |
1～100000cycles |
1cyc |
±2個字 |
參考頻率相關指標 |
SWITCH |
100Hz |
1.00 Hz ~110.00Hz |
0.01Hz |
±2個字 |
參考頻率相關指標
場效應管開關
*大開關電流電壓/電流：+28 V/50mA |
| 1KHz |
0.100 KHz ~1.100KHz |
1Hz |
| 10KHz |
1.0KHz~11.0KHz |
0. 1KHz |
| 50KHz |
10KHz~50KHz |
2KHz |
其它特性：
① 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
② 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
③ 輸出端*大施加電壓：約32Vpk ； 輸出端*大施加電流：約25mA
④ 負載特性： 容性負載≥0.01uF （DCV/OHM/TC/RTD/FREQ） ； 感性負載≥0.01uF 100uH（DCA）
輸出負載影響 DCmV（0.001%滿刻度+ 1 nV）/ mA ； DCV（0.001%滿刻度+ 1 nV）/ mA
⑤ 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
二、 產品一般特性
① 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
② 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
③ 電氣安全：EN61010-1：2001
耐電壓：測量端子與輸出端子間 AC350V/1分鐘。
絕緣阻抗：測量端子與輸出端子間DC500V /50MΩ或更大。
④ 電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
⑤ 防護等級IP65：防塵、防噴水
⑥ 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5---500Hz；1米落下測試。
⑦ CE認證和國家CMC認證。
⑧ 質量標準：依照 DIN ISO 9001 開發、設計和制造。
⑨ 校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間大于10分鐘
⑩ 顯示：
3.2寸TFT彩屏顯示
電源：
4×1.5V AAA堿性電池供電
電源適配器供電
尺寸及重量
206 × 97 × 60 mm
約600g
三、 儀表外圍配置
①標配件：
測試表筆 （H000000-00 ） 1付
工業測試導線（H000002-00 ） 1付
工業測試導線 （H000001-00 ） 1付
鱷魚夾（H010000-00 ） 1付
鱷魚夾（H010007-00 ） 1付
VC26H快速指南 1本
VC26H產品合格證明書 1份
光盤（用戶手冊） 1個
保險管（100mA/250V） 2只
保險管（50mA/250V） 2只
5號堿性電池 4節
包裝盒 1個
布包 1個
②選購件：
PC紅外通訊附件包 1套
線性電源適配器(DC5V) 1個
鉤式測試表筆 1付
VPM-S壓力模塊及壓力模塊的配件（手操泵及壓力接頭）
